CNC PILOT 4290 de HEIDENHAIN 411
6.6 Element
o
s de f
o
rm
a

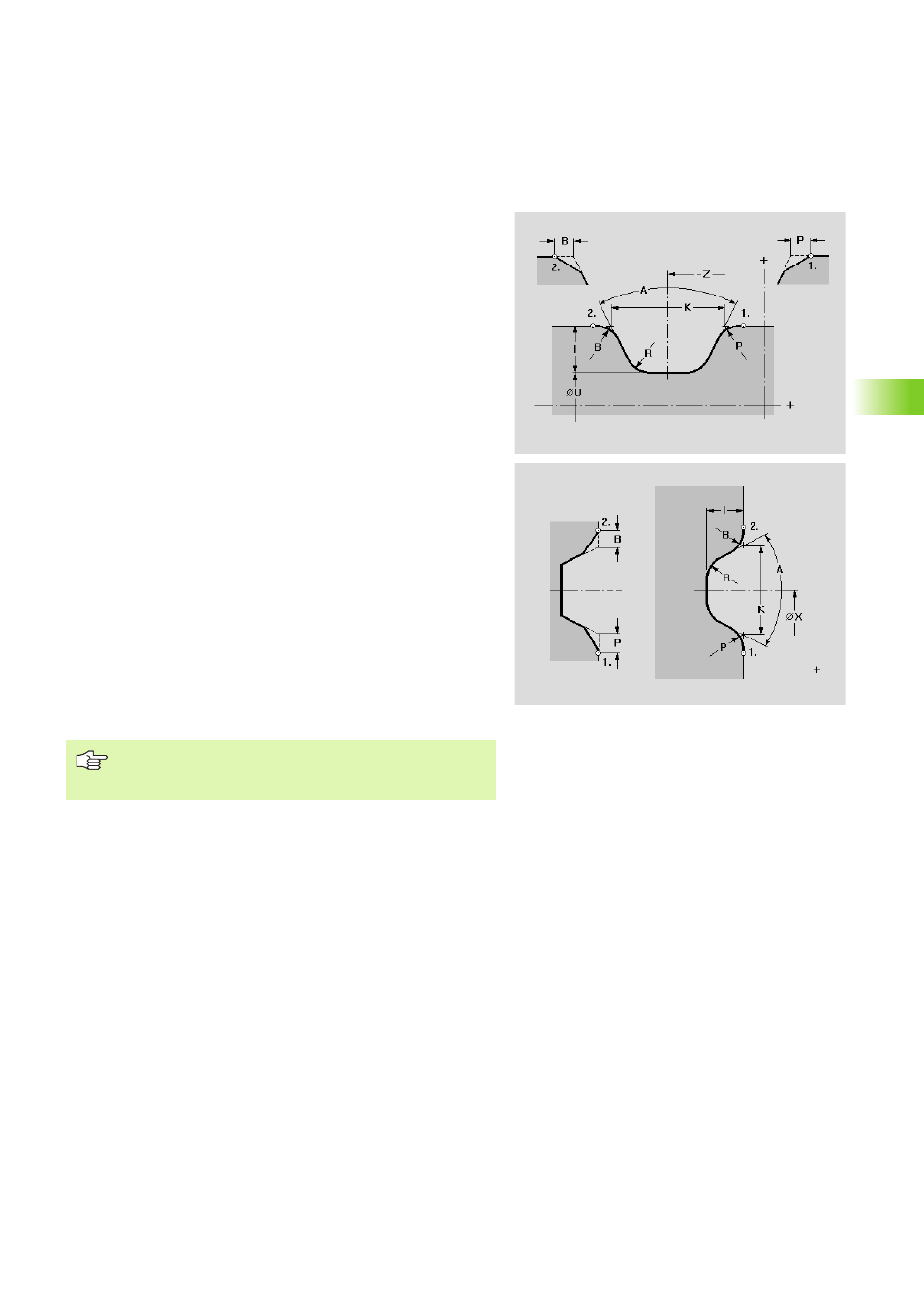

Tronzado general
El elemento de forma define una profundización axial o radial sobre un
elemento de referencia lineal. Se asigna el tallado al elemento de
referencia seleccionado.
Parámetros
X Punto de referencia
Z Punto de referencia
K Anchura de la profundización sin chaflán/ redondeo
I Profundidad de tronzado
U Diámetro de la base del tronzado (sólo con profundización axial)
A Ángulo de profundización, ángulo entre los flancos de
profundización
(0° <= A < 180°)
1. Esquina:
„ No: sin chaflán/ redondeo
„ Chaflanes: chaflán
„ Curva: redondeo
P Anchura del chaflán o radio del redondeo (1ª esquina)
2. Esquina:
„ No: sin chaflán/ redondeo
„ Chaflanes: chaflán
„ Curva: redondeo
B Anchura del chaflán o radio del redondeo (2ª esquina)
R Radio en la base (radio interior en ambas esquinas de la
profundización)
El CNC PILOT basa la profundidad de la penetración en el
elemento de referencia. El fondo de la profundización
transcurre paralelo al elemento de referencia.
