4.12 Posicionar herramienta

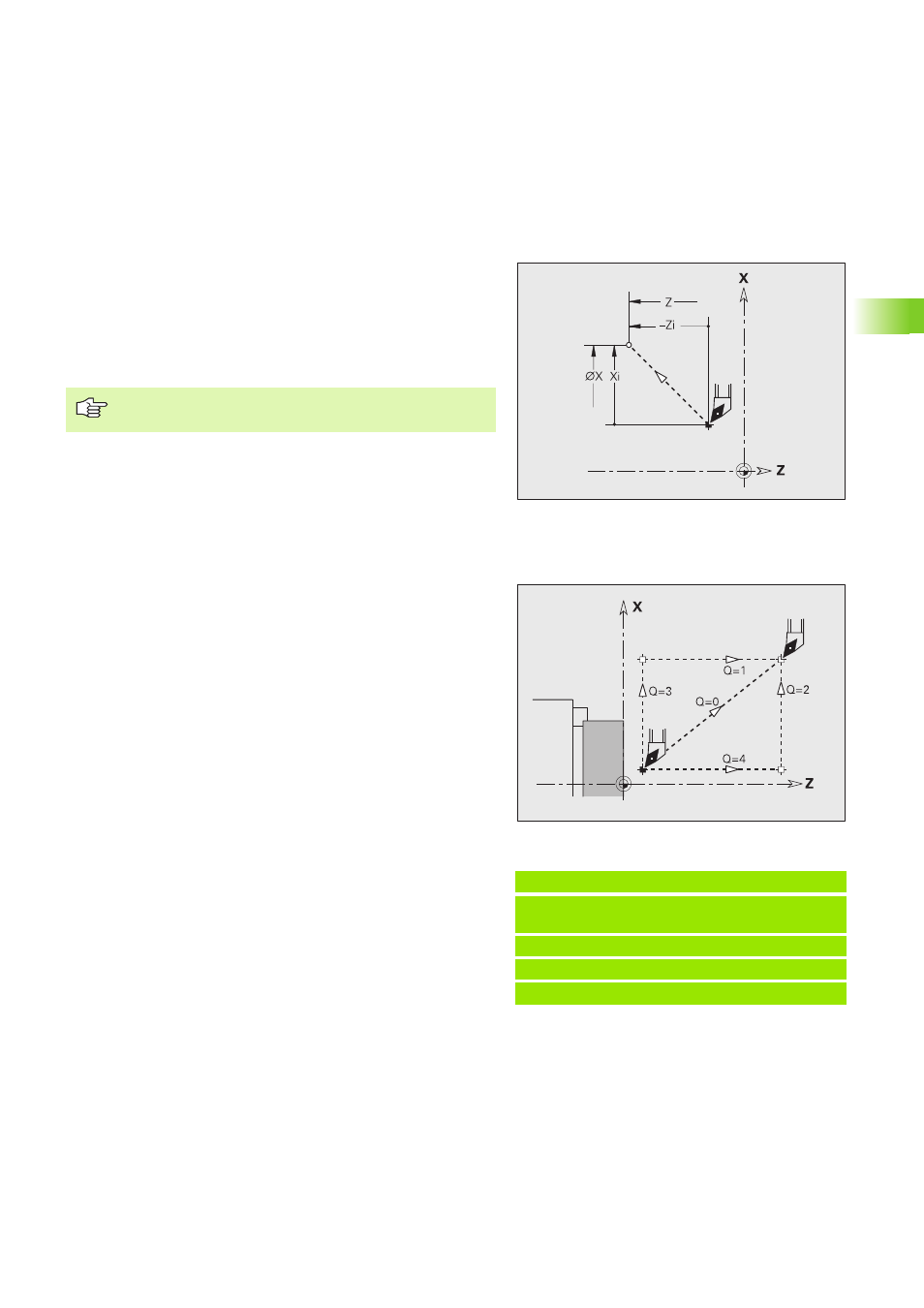

Avance rápido G0
G0 se desplaza con avance rápido por el camino más corto hasta el
"punto final".
Punto de cambio de herramienta G14
G14 desplaza la herramienta con avance rápido al punto de cambio de
herramienta. Las coordenadas del punto del cambio de herramienta se
establecen en el modo Ajuste.
Parámetros
X Punto final (cota de diámetro)
Z Punto final
Programación X, Z: en cotas absolutas, incrementales o
con automantenimiento (comportamiento modal)
Ejemplo: G14
. . .
N1 G14 Q0 [desplazamiento al punto de
cambio de herramienta]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
. . .
Parámetros
Q Secuencia, determina la secuencia de los desplazamientos
(por defecto: 0)
„ =0: Recorrido en diagonal
„ Q=1: primero dirección X, luego Z
„ Q=2: primero dirección Z, luego X
„ Q=3: sólo dirección X, Z permanece invariable
„ Q=4: sólo dirección Z, X permanece invariable
