242
4.22 Ciclos de r
o
scado

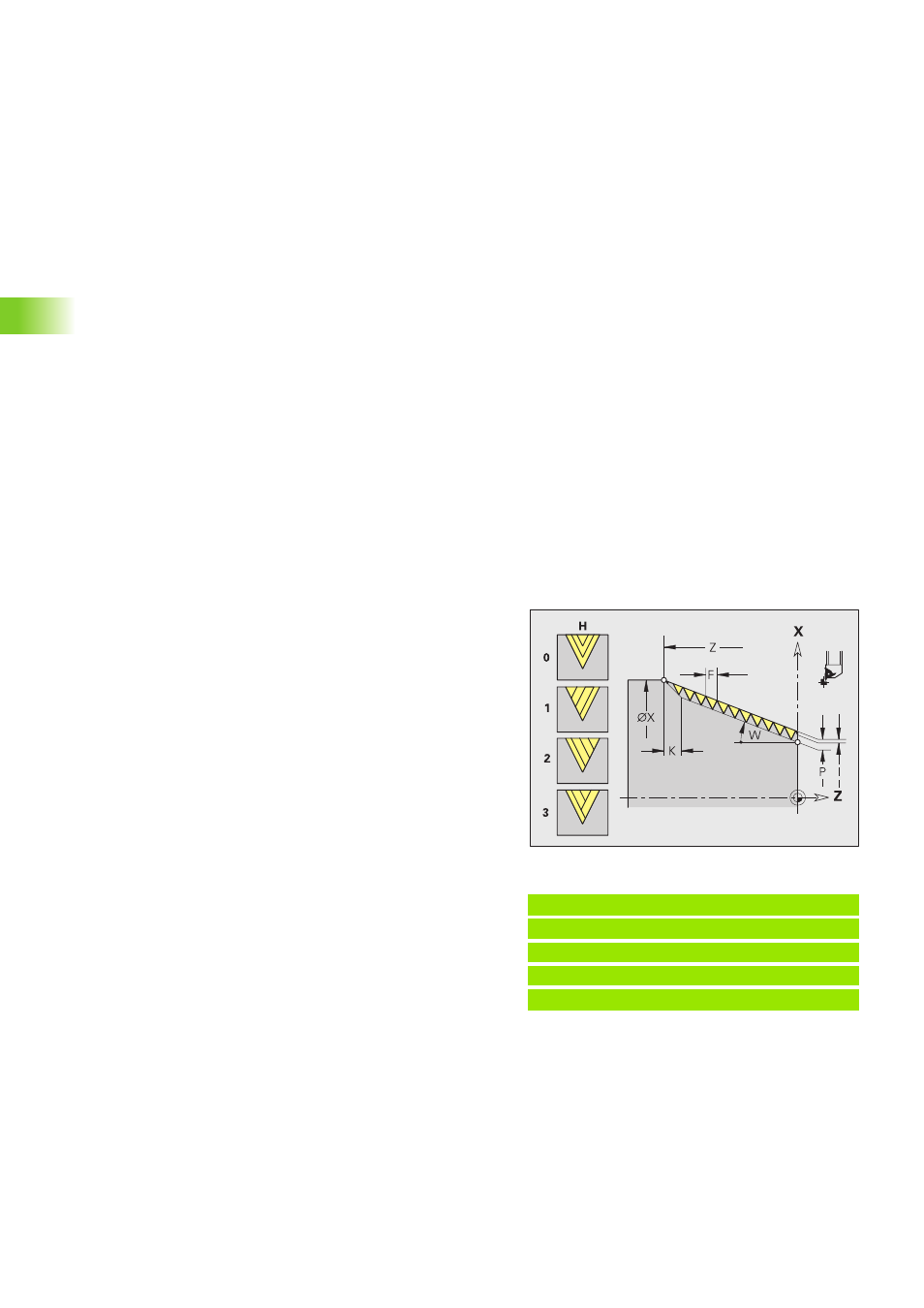

Ciclo de rosca sencilla G32
G32 mecaniza una rosca sencilla en cualquier dirección y orientación
(rosca longitudinal, cónica o transversal; rosca interior o exterior).
Desarrollo del ciclo
1 Se calcula la subdivisión del corte.
2 Avanza en diagonal con avance rápido al "punto inicial interno".
Este punto se encuentra a una distancia igual a la "longitud de
aceleración B" antes del "punto inicial de la rosca". Cuando "H=1"
(ó 2, 3) se tiene en cuenta el decalaje actual al calcular el "punto
inicial interno".
El "punto inicial interno" se calcula en base a la punta del filo de la
cuchilla.
3 Acelera a la velocidad de avance (recorrido "B").
4 Se realiza un corte de roscado.
5 Decelera (segmento rectilíneo "P").
6 Retrocede a la distancia de seguridad, regresa con avance rápido
y realiza la alimentación con el siguiente corte. En las roscas con
varias entradas, cada filete de rosca se corta con idéntica
profundidad de arranque de viruta antes de realizar una nueva
alimentación.
7 Se repiten 3..0.6 hasta que se acaba el roscado.
8 Ejecuta los cortes en vacío.
9 Retrocede al "punto de arranque interno".
Ejemplo: G32
. . .
N1 T45 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 U-0.9 I0.2 [roscado]
. . .
Parámetros
X Punto final de la rosca (cota de diámetro)
Z Punto final de la rosca
F Paso de rosca
P Profundidad de rosca
I Profundidad de corte máxima
B Cortes restantes (por defecto: 0)
„ B=0: Subdivisión del "último corte" en 1/2, 1/4 y 1/8 cortes.
„ B=1: sin subdivisión de corte restante
Q Número de recorridos en vacío después del último corte (para
reducir la presión de corte en el fondo de la rosca ) - (por
defecto: 0)
K Longitud de salida en el punto final de la rosca (por defecto : 0)
W Ángulo cónico (–45° < W < 45°) – (por defecto: 0)
Posición de la rosca cónica en referencia al eje longitudinal o
transversal:
„ W>0: contorno ascendente (en la dirección de mecanizado)
„ W<0: contorno descendente
C Ángulo inicial (el comienzo de la rosca está definido respecto
a elementos de contorno sin simetría de revolución) - (por
defecto: 0)
