372
5.2 Simulación del cont
or
no

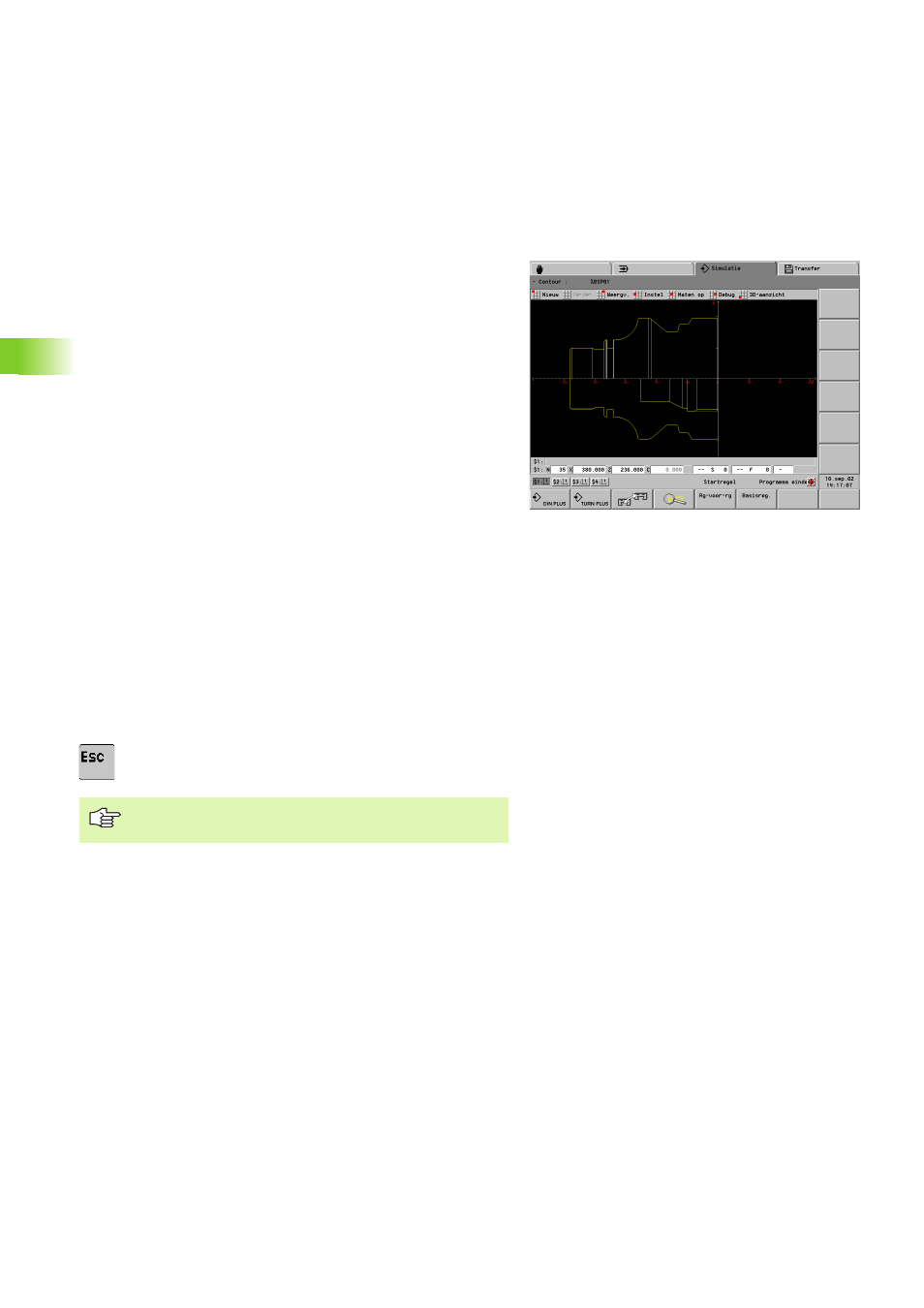

5.2 Simulación del contorno
Funciones de la simulación del contorno
Para que se pueda simular un contorno son imprescindibles los
contornos programados (descripción del bloque de la pieza/pieza
acabada, contornos auxiliares). Si las descripciones no están
completas la representación se realiza "hasta donde es posible".
En la simulación del contorno se puede
„ seleccionar entre la "representación del carro o de las vistas".
„ verificar la programación del contorno a traves de la configuración
del contorno frase a frase.
„ comprobar los parámetros de un elemento del contorno (acotación
de elementos).
„ acotar cada punto del contorno en relación a un punto de referencia
(acotación del punto).
Controlar la simulación del contorno:
U Seleccionar "Nuevo": la simulación dibuja de nuevo el contorno
(teniendo en cuenta las modificaciones realizadas).
U Seleccionar "Continuar": la simulación representa la siguiente frase
NC o frase de base.
Representación del contorno:
U Seleccionar "Representa(ción)": el CNC PILOT abre la ventana de
diálogo "Representación del contorno". Ajustar:
„ (Representación) en corte
„ (Representación) de las vistas
„ (Representación) en corte & de las vistas. En ello se representa la
"vista" por encima del centro de giro, y el "corte" por debajo del
centro de giro
U Regreso al menú principal: pulsar tecla ESC
Otras funciones:
„ Punto del menú "Depuración": al utilizar variables para la descripción
del contorno, éstas pueden controlarse con las funciones de
depuración: Véase “Simulación con la frase inicial” en pág. 382
„ Punto de menú "Vista 3D": Véase “Vista 3D” en pág. 381
En el modo "Frase a frase o Frase de base" se muestra la
visualización del corte.
