158
4.7 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

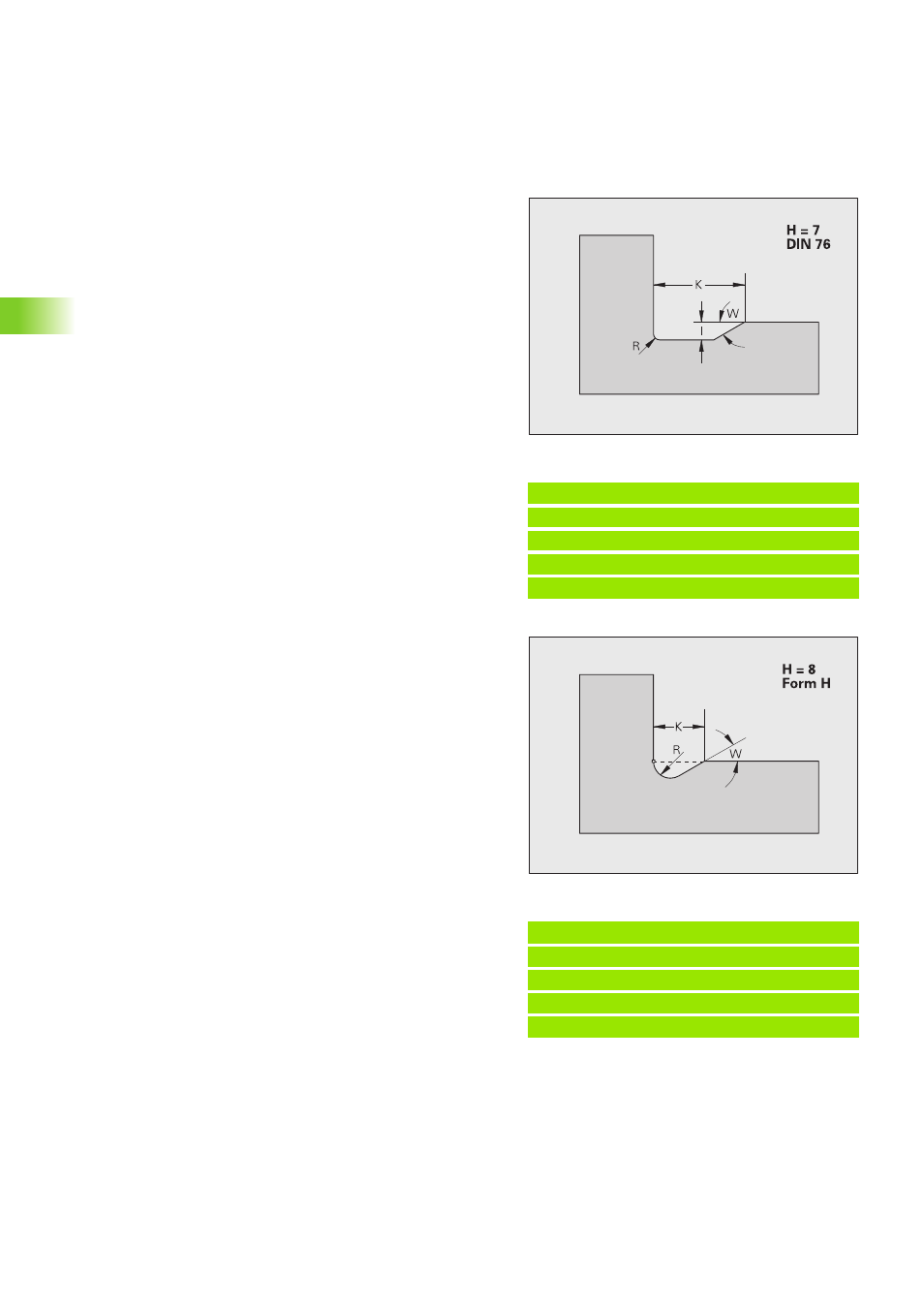

Entalladura DIN 76 (H=7)
Forma de entalladura H (H=8)
Si no se introduce el ángulo W, éste se calcula en base a K y R. En tal
caso, el punto final de la entalladura se encuentra en el "punto de la
esquina del contorno".
Ejemplo: Llamada a G25-Geo DIN 76
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H7 I1.5 K7 [DIN 76]
N.. G1 X20 [elemento transversal]
. . .
Parámetros
H Forma de entalladura DIN 76: H=7
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
R Radio de la entalladura en ambas esquinas de la misma (por
defecto: R=0,6*I)
W Ángulo de entalladura (por defecto: 30°)
Ejemplo: Llamada a G25-Geo forma H
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H8 K4 R1 W30 [forma H]
N.. G1 X20 [elemento transversal]
. . .
Parámetros
H Forma de entalladura H: H=8
K Anchura de entalladura
R Radio de entalladura - sin datos: el elemento circular no se
mecaniza
W Ángulo de profundización - ningún dato: se calcula W
