3 - pretaladrado céntrico
Pretaladrado céntrico - selección de herramienta
El pretaladrado se realiza en un máximo de 3 niveles:
„ 1er nivel pretaladrado (diámetro límite UBD1)
„ 2. Nivel pretaladrado (diámetro límite UBD2)
„ Nivel acabado de taladro
„ El acabado de taladro tiene lugar en: dimin <= UBD2
„ Selección de herramienta: db = dimin

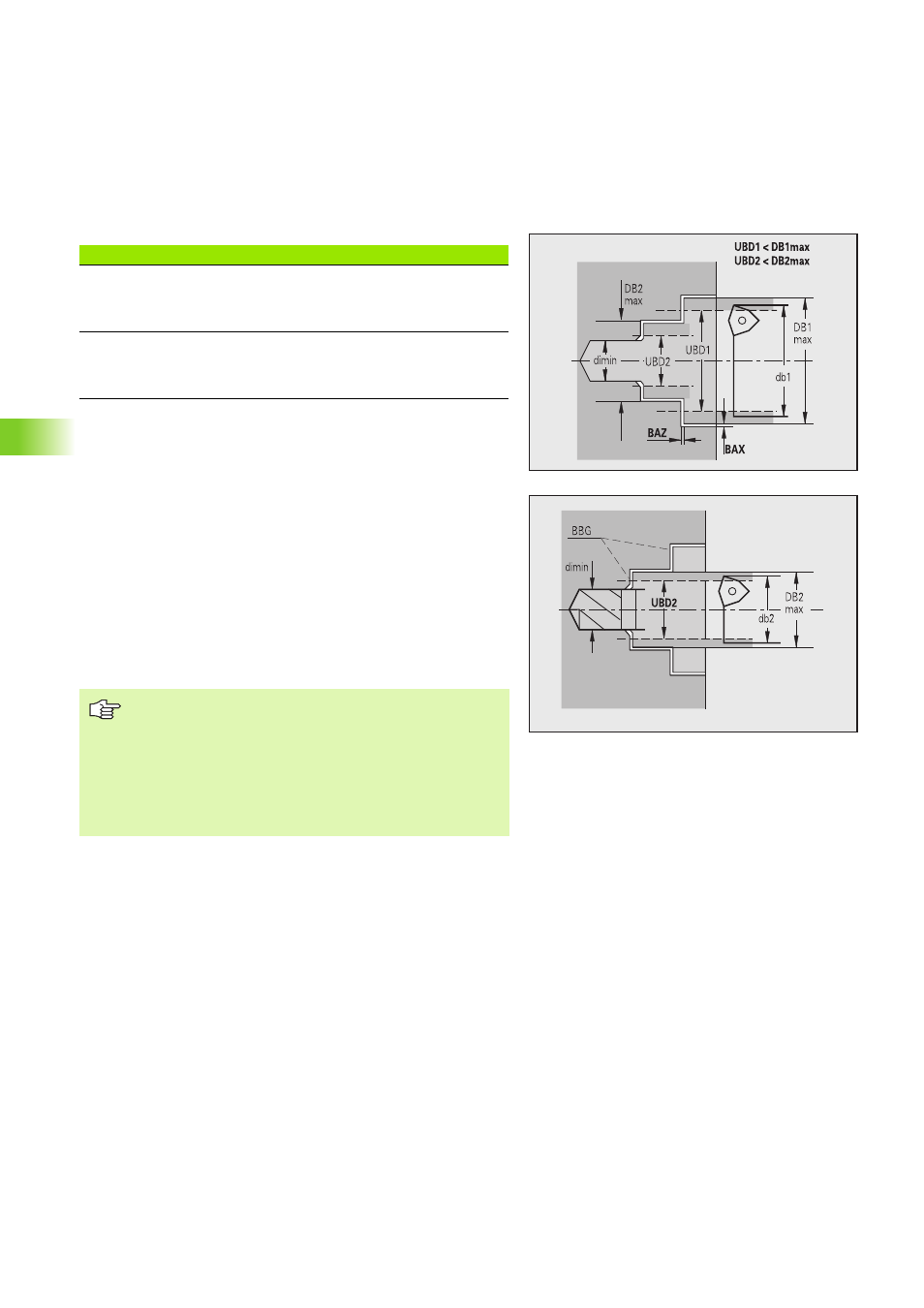

Identificaciones en las imágenes:
„ db1, db2: diámetro del taladro
„ DB1max: diámetro interior máximo 1er nivel de taladro
„ DB2max: diámetro interior máximo 2º nivel de taladro
„ dimin: diámetro interior mínimo
„ BBG (elementos de limitación del taladro): elementos del contorno,
que cortan UBD1/UBD2
Selección de la herramienta
1. Diámetro límite de taladrado [UBD1]
„ 1. Nivel de pretaladrado: cuando UD1 < DB1max
„ Selección de la herramienta: UBD1 <= db1 <= DB1max
2. Diámetro límite de taladrado [UBD2]
„ 2. Nivel de pretaladrado: cuando UD2 < DB2max
„ Selección de la herramienta: UBD2 <= db2 <= DB2max
„ UBD1/UBD2 no tienen ningún significado, cuando se
estipula el mecanizado principal "pretaladrado céntrico"
con el submecanizado "taladrado de acabado" (Véase
“Secuencia del mecanizado – Nociones básicas” en
pág. 537).
„ Condición: UBD1 > UBD2
„ UBD2 debe permitir a continuación un mecanizado
interior con barra de mandrilar.
