HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 438)

436
6.8 Cont
or
nos con eje C

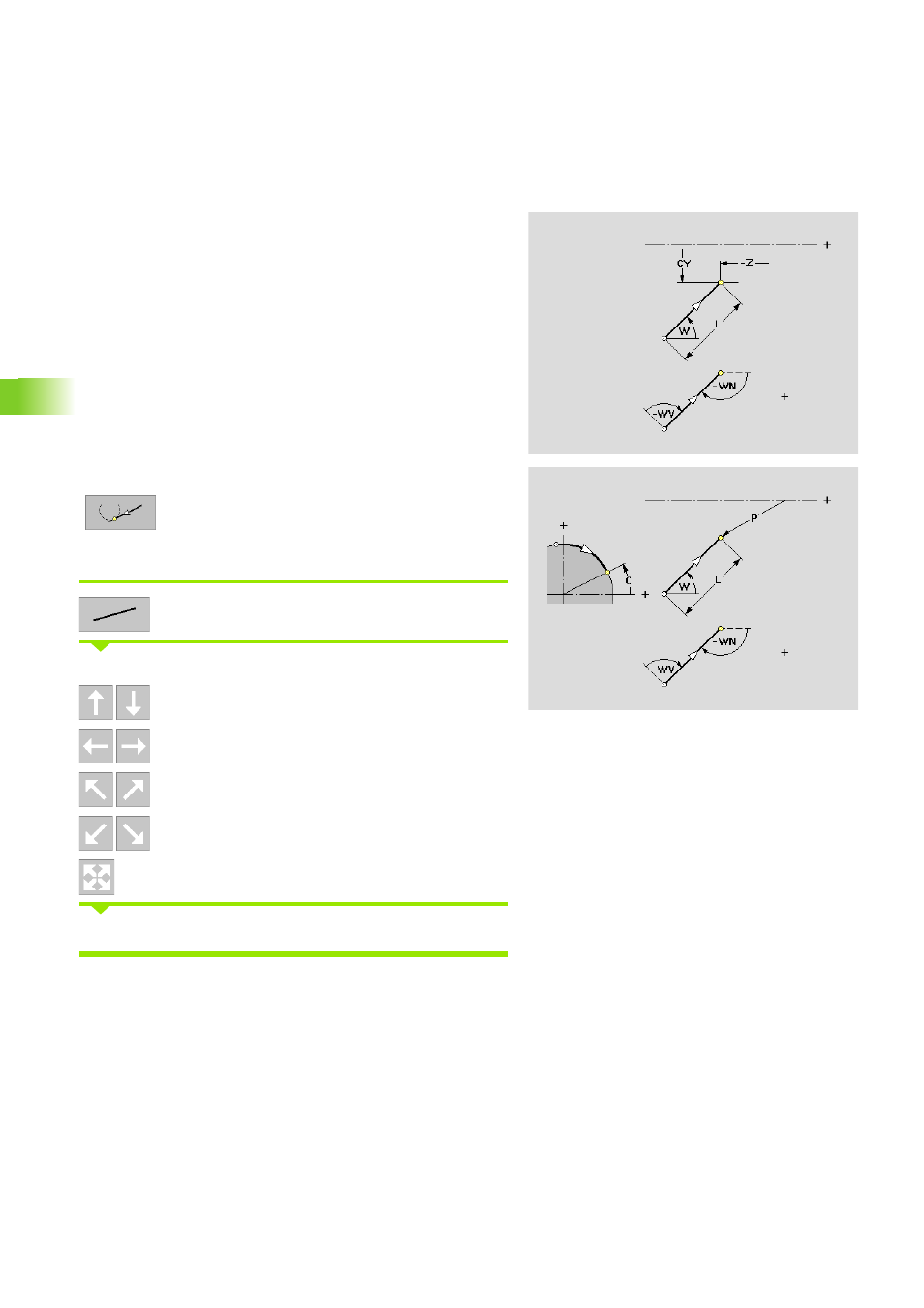

Superficie envolvente: elemento lineal
La función define un elemento lineal en un contorno de la superficie
envolvente.
Definir elemento lineal:
Llamada al menú de trayectorias
Seleccionar la dirección del elemento lineal:
Trayectoria vertical
Trayectoria horizontal
Trayectoria en ángulo
Trayectoria en ángulo
Trayectoria en cualquier dirección
Medir el recorrido y determinar la transición al siguiente elemento.
Parámetros
Z Punto final de la trayectoria
P Punto final de la trayectoria – en polares
CY Punto final de la trayectoria – ángulo como "cota de recorrido"
C Punto final de la trayectoria – ángulo
W Ángulo de la trayectoria (referencia: véase figura auxiliar)
WV Ángulo en sentido antiohorario al elemento anterior. Arco
como elemento anterior: ángulo a la tangente
WN Ángulo en sentido antiohorario al elemento siguiente. Arco
como elemento siguiente: ángulo a la tangente
L Longitud del elemento
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
