HEIDENHAIN MANUALplus 4110

99

4.4 Ciclos de ar

ra

nque de vir

u

ta

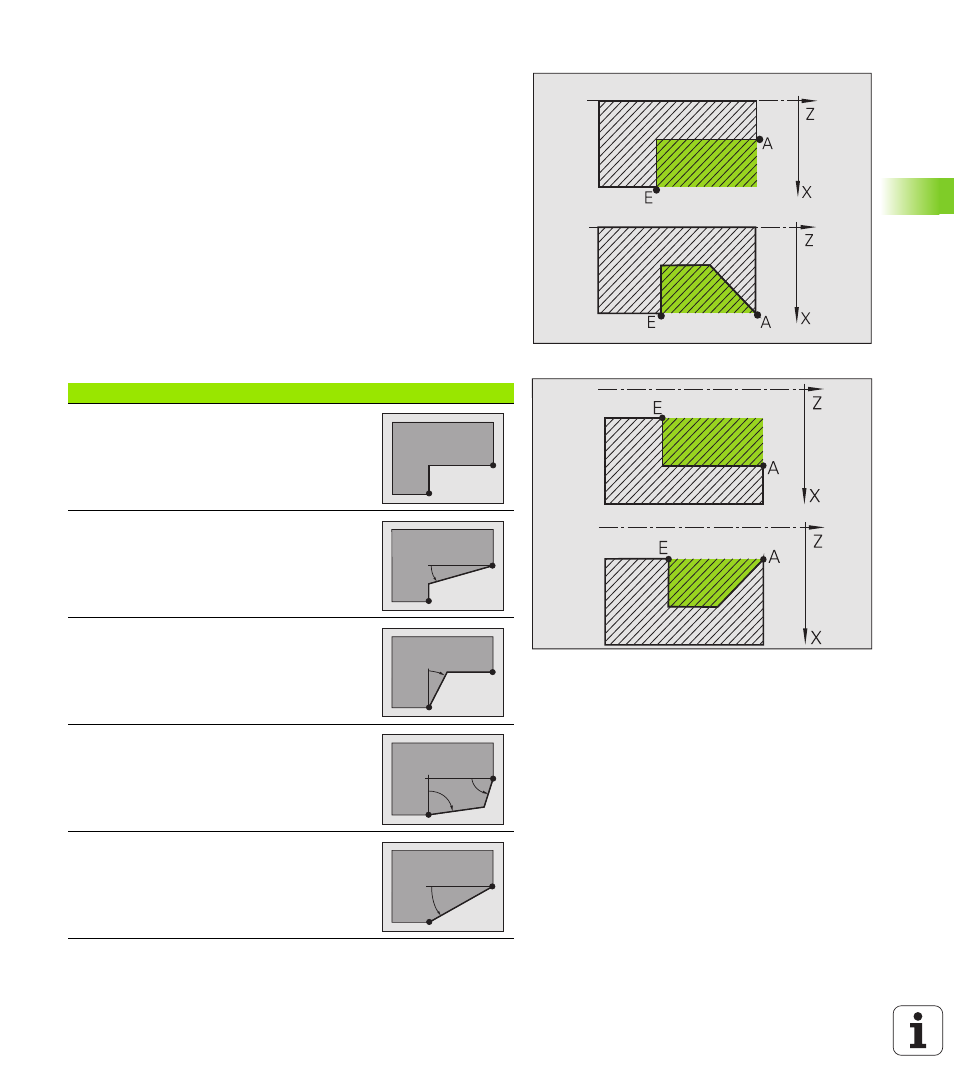

Posición de la herramienta

En los ciclos ampliados de arranque de viruta, antes de ejecutar el
ciclo, deberán tenerse en cuenta las posiciones admisibles de la hta.
(punto inicial X, Z). Las normas son válidas para todas las direcciones
del arranque de viruta y aproximación y para el desbaste y el acabado
(véase ejemplos de ciclos longitudinales - imágenes de la derecha)

„

El punto inicial no puede estar dentro de la zona rayada.

„

El margen del arranque de viruta comienza a partir del "punto inicial
X, Z", cuando la herramienta se encuentra "delante" de la sección del
contorno. En caso contrario sólo se mecaniza la sección del
contorno definida.

„

Cuando en un mecanizado interior el "punto inicial X, Z" se encuentra
sobre el punto de giro, sólo se mecaniza la sección del contorno
definida.

(A = Punto inicial del contorno X1, Z1; E = Punto final del contorno X2,
Z2)

Formas del contorno

Elementos del contorno en ciclos de rotura de viruta

Modo normal
arranque de viruta de una zona rectangular

Modo ampliado
Bisel al inicio del contorno

Modo ampliado
Bisel al final del contorno

Modo ampliado
Biseles al inicio y al final del contorno con un
ángulo > 45°

Modo ampliado
Un
bisel (mediante la introducción del "punto
incial del contorno“, "punto final del
contorno" y del "ángulo inicial“)
