358 6 Programación DIN
6.1
8
Ciclos de taladr
ado

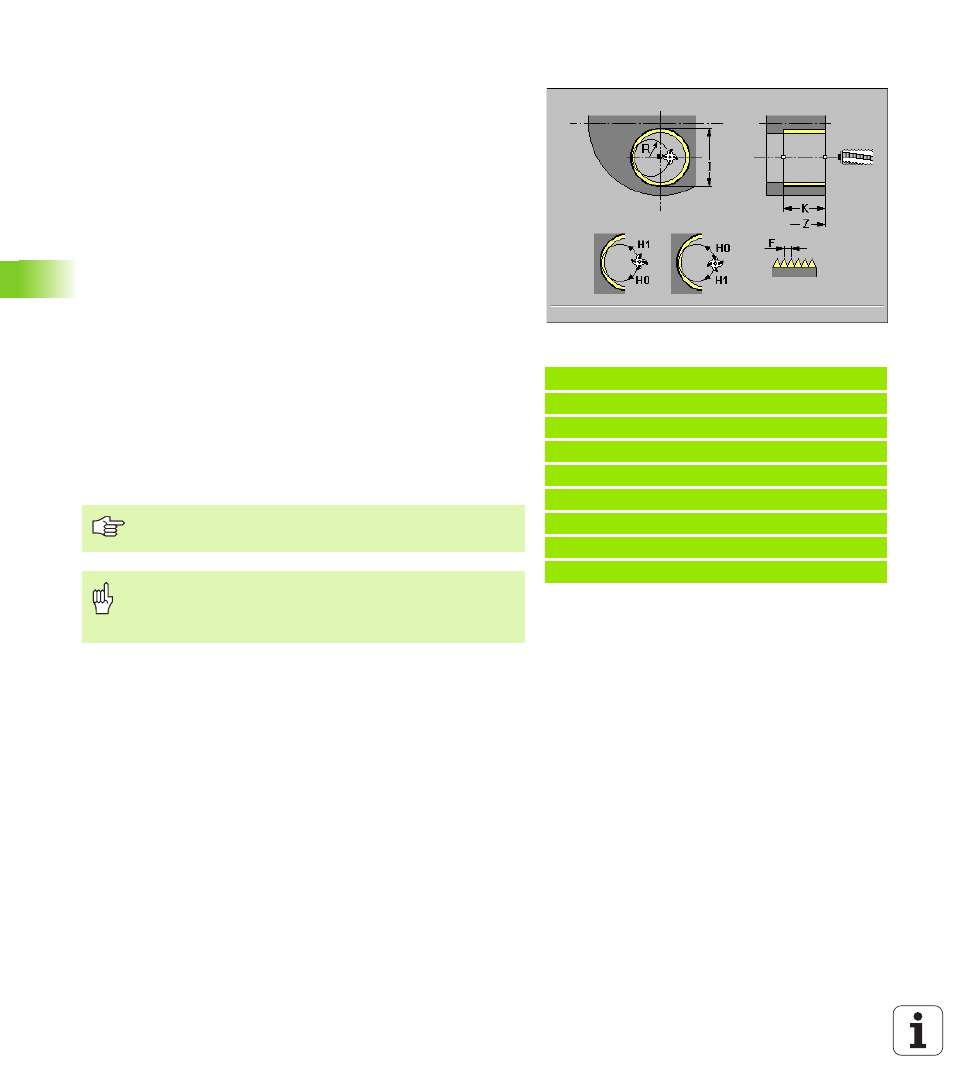

Fresado axial de roscas G799
G799 fresa una rosca en un taladro existente.
Posicione la herramienta ante la llamada del G799 en el centro del
taladro. El ciclo posiciona la herramienta dentro del taladro sobre el
"punto final de la rosca". Entonces la herramienta se desplaza al "radio
de entrada R", fresa la rosca en un giro de 360º y se aproxima según
"F". A continuacióin el ciclo desplaza libremente la herramienta y la
retira al punto inicial.
Parámetro
 Diámetro interno de rosca I
 Punto inicial Z Roscado
 Profundidad de rosca K
 R Radio de entrada – por defecto:
R = (I - Diámetro de la fresa) / 2
 Paso de rosca F
 izquierda, derecha J (por defecto: 0): Dirección de roscado
„ J=0: derecha
„ J=1: izqda.
 Dirección de la marcha del fresado H (por defecto: 0)
„ H=0: Contramarcha
„ H=1: Marcha síncrona
Ejemplo: G799
%799.nc
[G799]
N1 T70 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
FINAL
Utilice herramientas de fresado de rosca para el ciclo
G799.
¡Atención: Peligro de colisión!
Preste atención al diámetro del taladro y de la fresadora
cuando se programe el "radio de entrada R".
