HEIDENHAIN MANUALplus 4110 107
4.4 Ciclos de ar
ra
nque de vir
u
ta

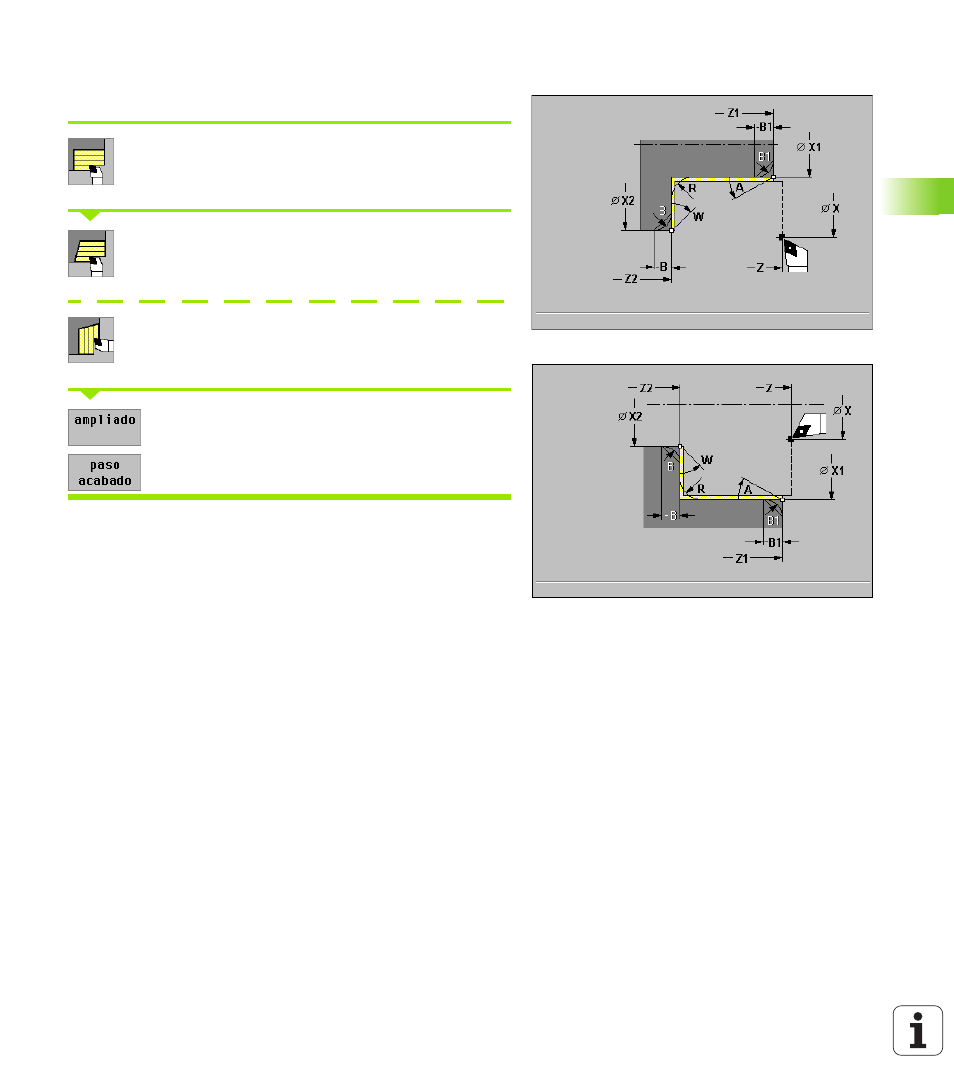

Arranque de viruta de acabado longitudinal/
transversal - Ampliado
Seleccionar "arranque de viruta longitudinal/
transversal"
Seleccionar "Arranque de viruta longitudinal"
(imágenes de la derecha)
Seleccionar "Arranque de viruta transversal"
(imágenes de la siguiente pág.)
Conectar Ampliado
Conectar Proceso de acabado
El ciclo realiza el acabado de la sección del contorno de "X1, Z1" a "X2,
Z2". La herramienta se detiene al final del ciclo.
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno
 X2, Z2 Punto final del contorno
 A Angulo inicial: campo: 0° <= A < 90°
 W Angulo final: campo: 0° <= W < 90°
 R Redondeo
 Bisel/Redondeo B, B1 (B Fin del contorno; B1 inicio del contorno)
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Con los siguientes parámetros seleccionables se definen:
„ A: Bisel al inicio del contorno
„ W: Bisel al final del contorno
„ R: Redondeo
„ B: Bisel/redondeo al final del contorno
„ B1: Bisel/redondeo al inicio del contorno
