170 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a
Rosca API
Seleccionar "corte de rosca"
Seleccionar "rosca API"
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior

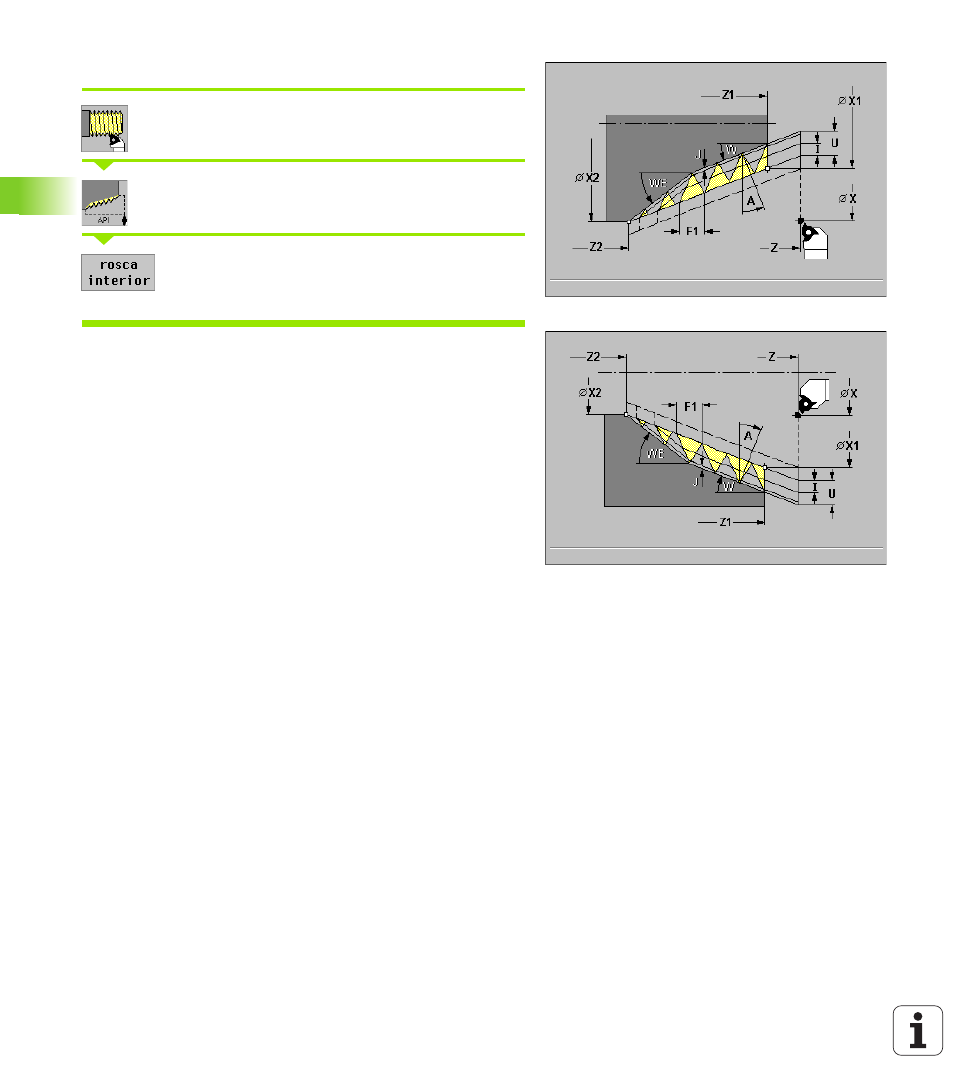

El ciclo realiza una rosca API exterior o interior en un sólo paso o en
varios pasos de mecanizado. La profundidad de la rosca se reduce con
el recorrido por inercia de la misma.
Parámetro de ciclo
 Punto inicial X, Z
 Punto inicial X1, Z1 de la rosca (sin recorrido inicial)
 Punto final de la rosca X2, Z2 (sin recorrido por inercia)
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte hasta "J".
„ I=U: un corte
„ Sin datos: se calcula según U y F1
 A Ángulo de profundización (por defecto: 30°):
Campo: -60° < A < 60°
„ A<0: Aproximación desde el lado izquierdo
„ A>0: Aproximación desde el lado derecho
 Angulo cónico W: campo: -45° < W < 45°
 Angulo de inercia WE: campo: 0° < WE < 90°
 Profundidad de corte restante J – por defecto: 1/100 mm
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 Nº de pasos D – por defecto: 1 paso de rosca
Combinaciones de parámetros para el ángulo cónico:
„ X1/Z1, X2/Z2
„ X1/Z1, Z2, W
„ Z1, X2/Z2, W
