HEIDENHAIN MANUALplus 4110
203
4.8 Ciclos de fr
esado
Ranura axial
Seleccionar "Fresado"
Seleccionar "Ranura axial"
El ciclo realiza una ranura sobre la superficie frontal. La anchura de la
ranura se corresponde con el diámetro de la fresa.
Parámetro de ciclo
Punto inicial X, Z
Angulo de cabezal C
(Posición axial C) – por defecto: Angulo actual
del cabezal
Angulo del punto final de la ranura C1
– por defecto: Angulo de
cabezal C
Punto final de la ranura X1 en X
(medida de diámetro)
Arista superior del fresado Z1
– por defecto: Punto inicial Z
Z2 Base del fresado
L Longitud de ranura
A Angulo en eje X
– por defecto: 0
Profundidad de aproximación P
– por defecto: profundidad total en
una aproximación
Avance de aproximación FZ
– por defecto: avance activo
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro

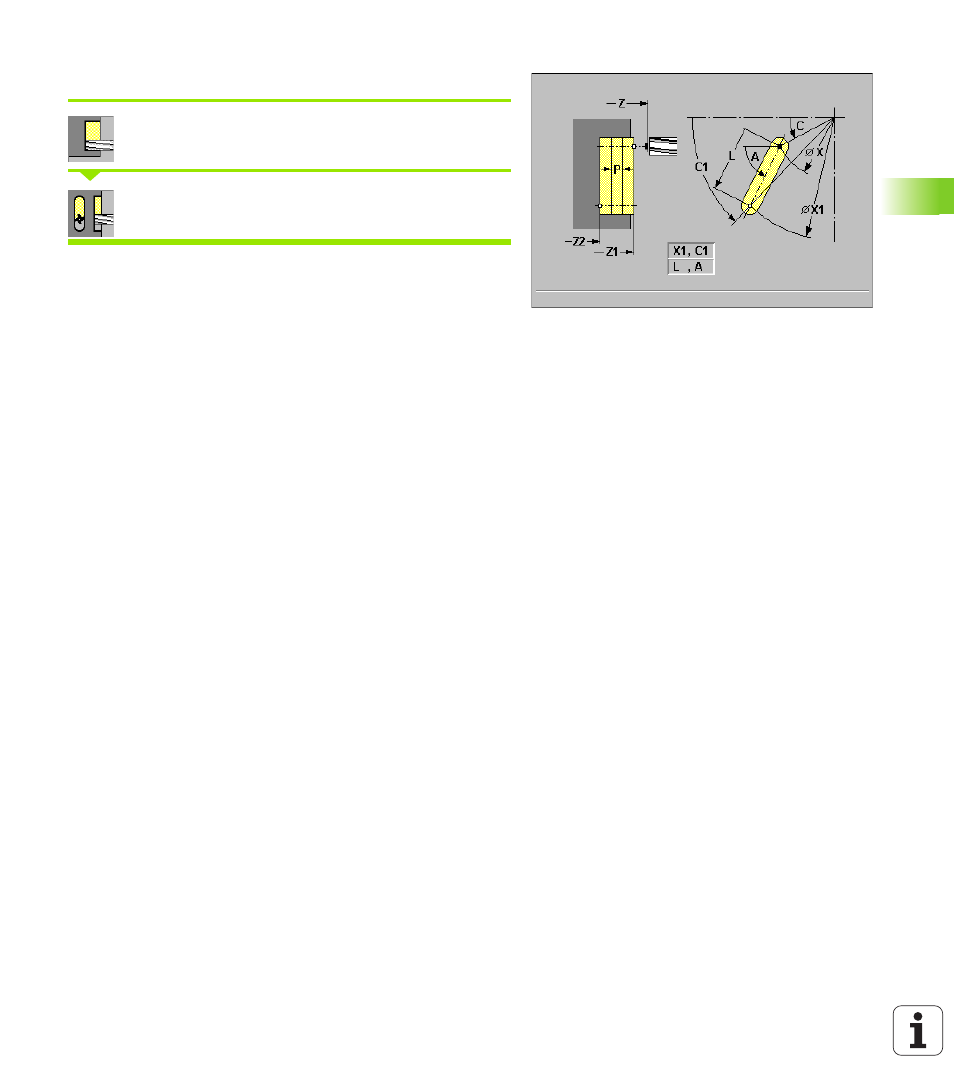

Combinaciones paramétricas para posición y situación de la ranura:
véase figura auxiliar
Ejecución del ciclo
1
activa el eje C y se posiciona en marcha rápida en el "ángulo de
cabezal C" (sólo en el modo "aprendizaje")
2
calcula las subdivisiones de corte
3
se aproxima a la distancia de seguridad
4
se aproxima con avance "FZ"
5
fresa hasta el "punto final de la ranura"
6
se aproxima con avance "FZ"
7
fresa hasta el "punto inicial de la ranura"
8
se repite 4.0.7, hasta que se alcance la profundidad de fresado
9
se posiciona en "punto inicial Z" y activa el eje C
