270 5 Programación ICP
5.6 Element
o
s del cont
or
no ICP de la superficie fr
ontal

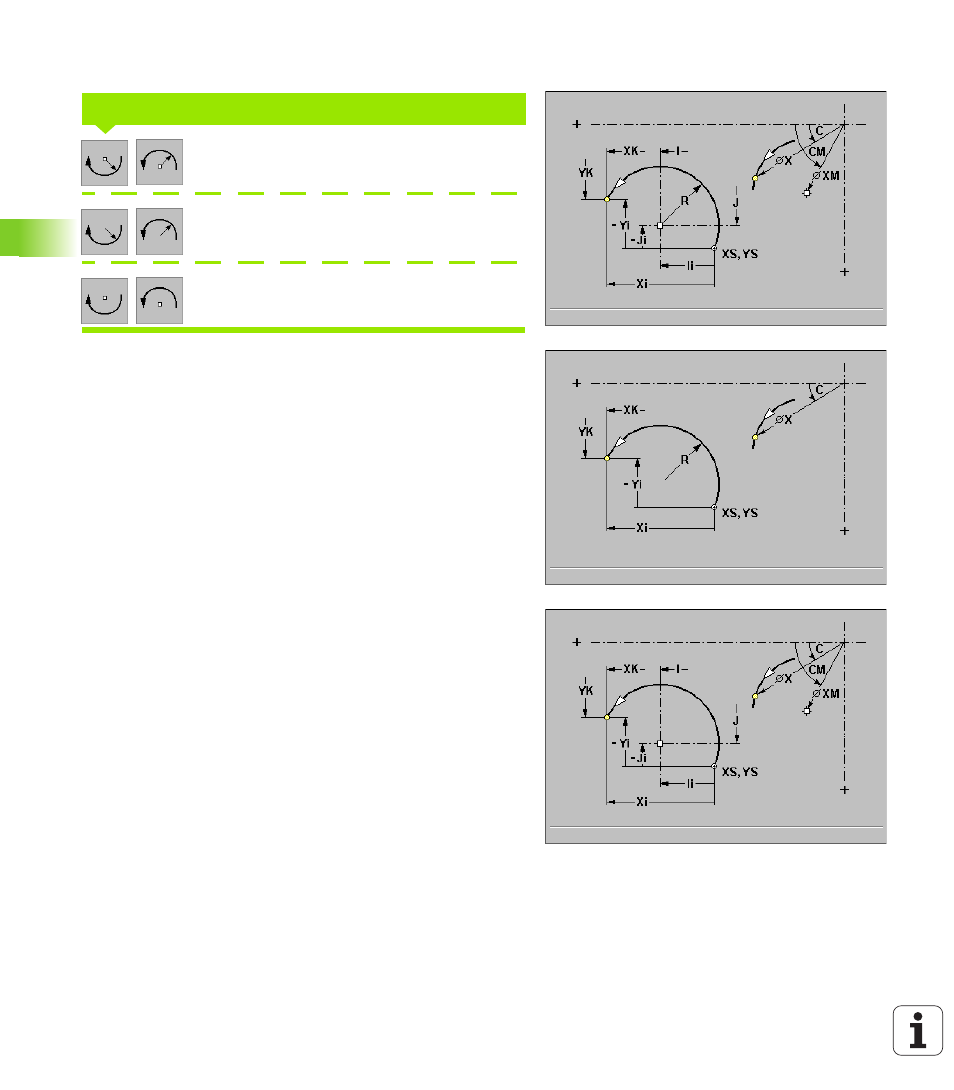

Introducción del arco de la superficie frontal
Arco con punto central y radio
Arco con radio
Arco con punto central
Medir el arco de círculo y determinar la transición al próximo elemento
del contorno.
Parámetro (en "Arco con radio" no se necesita el punto central - en
"Arco con punto central" no se necesita el radio)
 Punto inicial XS, YS (coordenadas cartesianas)
 Punto inicial XD, CS (coordenadas polares)
 Punto final XK, YK (coordenadas cartesianas)
 Punto final X, C (coordenadas polares)
 Punto central I, J (coordenadas cartesianas)
 Punto central XM, CM (coordenadas polares)
 Radio R
 Avance especial F
Introducir arco
