6.13 Ciclos de pr
ofundización
Ciclo de profundización sencillo axial G865/
radial G866

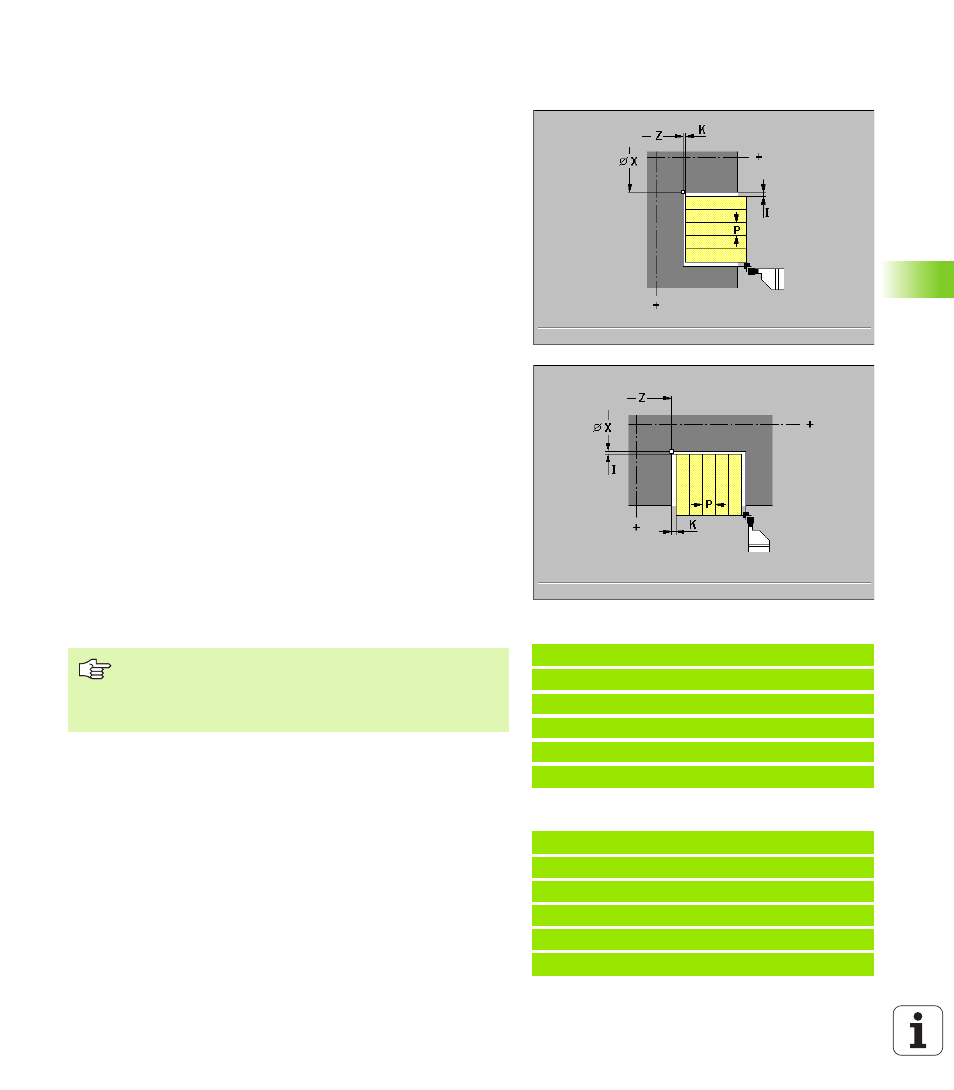

Los ciclos profundizan axial/radialmente el rectángulo descrito
mediante la posición de la herramienta y "X, Z".
Parámetro
 X Punto de esquina base X (Cota de diámetro)
 Z Punto de esquina base Z
 Anchura de penetración P
„ P no indicada: Aproximaciones <= 0,8 * Anchura de corte de la
herramienta
„ P indicado: Aproximaciones <=P
 I Sobremedida X (por defecto: 0)
 K Sobremedida Z (por defecto: 0)
 Desbaste/acabado Q
„ Q=0: sólo desbaste
„ Q=1: primero se produce la profundización previa teniendo en
cuenta las sobremedidas y a continuación el acabado con el
avance E
 Avance de acabado E o tiempo de espera
„ en Q=0: Tiempo de espera (tiempo de corte libre) – por defecto:
duración de dos revoluciones
„ en Q=1: Avance de acabado - por defecto: avance activo
Notas sobre la ejecución del ciclo:
„ El MANUALplus calcula la dirección del mecanizado en base a la
posición actual de la herramienta respecto al punto inicial/final del
contorno.
„ Posición de la herramienta tras la ejecución del ciclo: Punto inicial del
ciclo
Ejemplo: G865
%865.nc
[G865]
N1 T38 G95 F0.15 G96 S200 M3
N2 G0 X120 Z1
N3 G865 X102 Z-4 I0.5 K0.2 Q1 E0.11
FINAL
Ejemplo: G866
%866.nc
[G866]
N1 T30 G95 F0.15 G96 S200 M3
N2 G0 X62 Z-18
N3 G866 X54 Z-30 I0.2 K1 Q1 E0.12
FINAL
„ Corrección del radio de la cuchilla: se realiza.
„ Las sobremedidas G57/G58 se calculan cuando no se
programan "I, K". Tras la ejecución del ciclo se borran las
sobremedidas.
