HEIDENHAIN MANUALplus 4110 247
5.2 Edición de cont
or
nos ICP

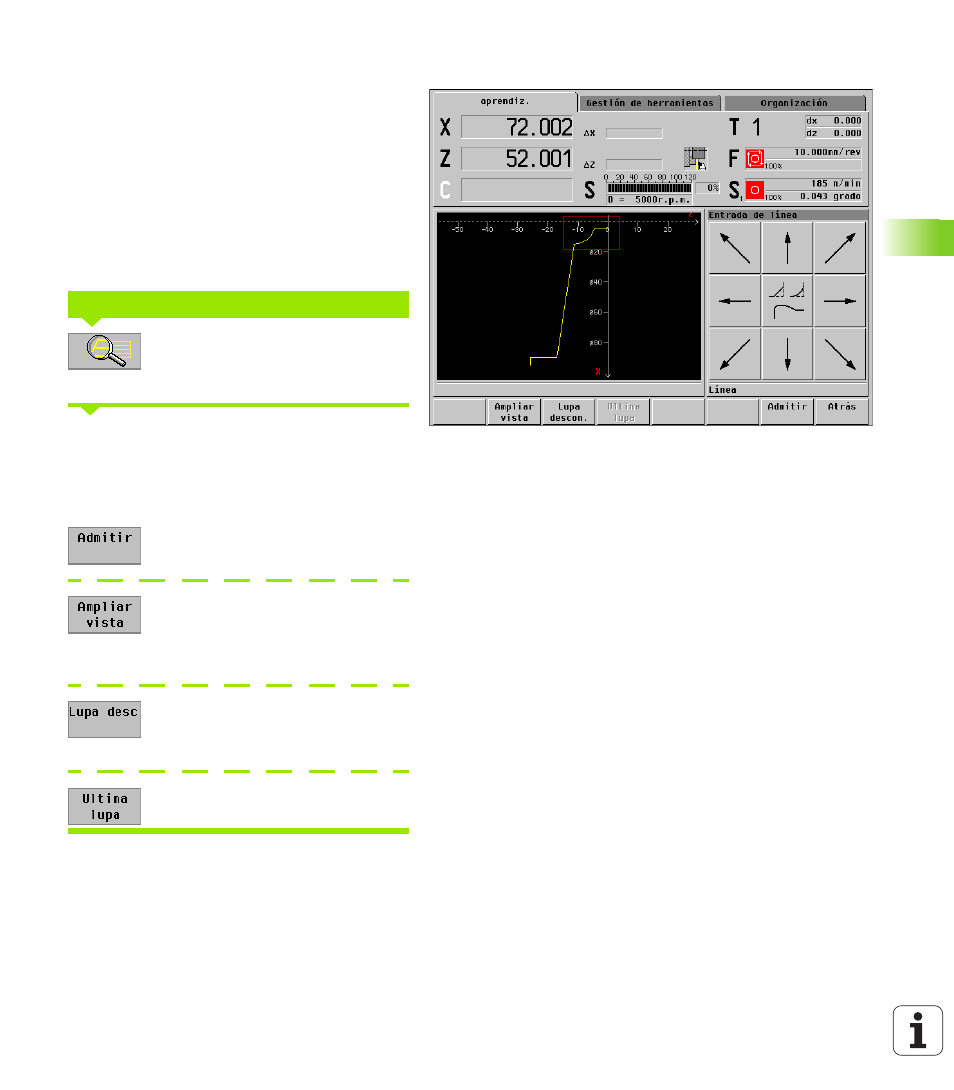

Modificar la representación del contorno ICP
El MANUALplus selecciona el margen para la
representación, de forma que se visualicen todos los
elementos del contorno programados.
Con "página siguiente/atrás" se aumenta/disminuye la
representación y con las teclas cursoras se desplaza
la sección de la imagen. Estas funciones están
disponibles cuando se visualiza el contorno, pero no
cuando se mecaniza.
Cuando desee realizar una selección previa y una
visualización de forma precisa de la sección deseada
de la figura, proceda de la siguiente forma:
Pulsar lupa - aparece un "rectángulo
rojo" para la selección de la sección
de imagen deseada.
"Rectángulo rojo"
- desplazar: Teclas cursoras
- aumentar: "Página atrás"
- disminuir: "Página adelante"
el "rectángulo rojo" ajustado se
representa como imagen
Disminuyendo el contorno se
representa un área mayor (ejemplo:
Partes de la pieza no se visualizan en
la ventana gráfica)
Todos los elementos del contorno
definidos hasta ahora se representan
en el tamaño máximo
Retorno al último ajuste de la lupa
Llamar y ajustar la "Lupa"
