6.15 Ciclos de r
o
scado

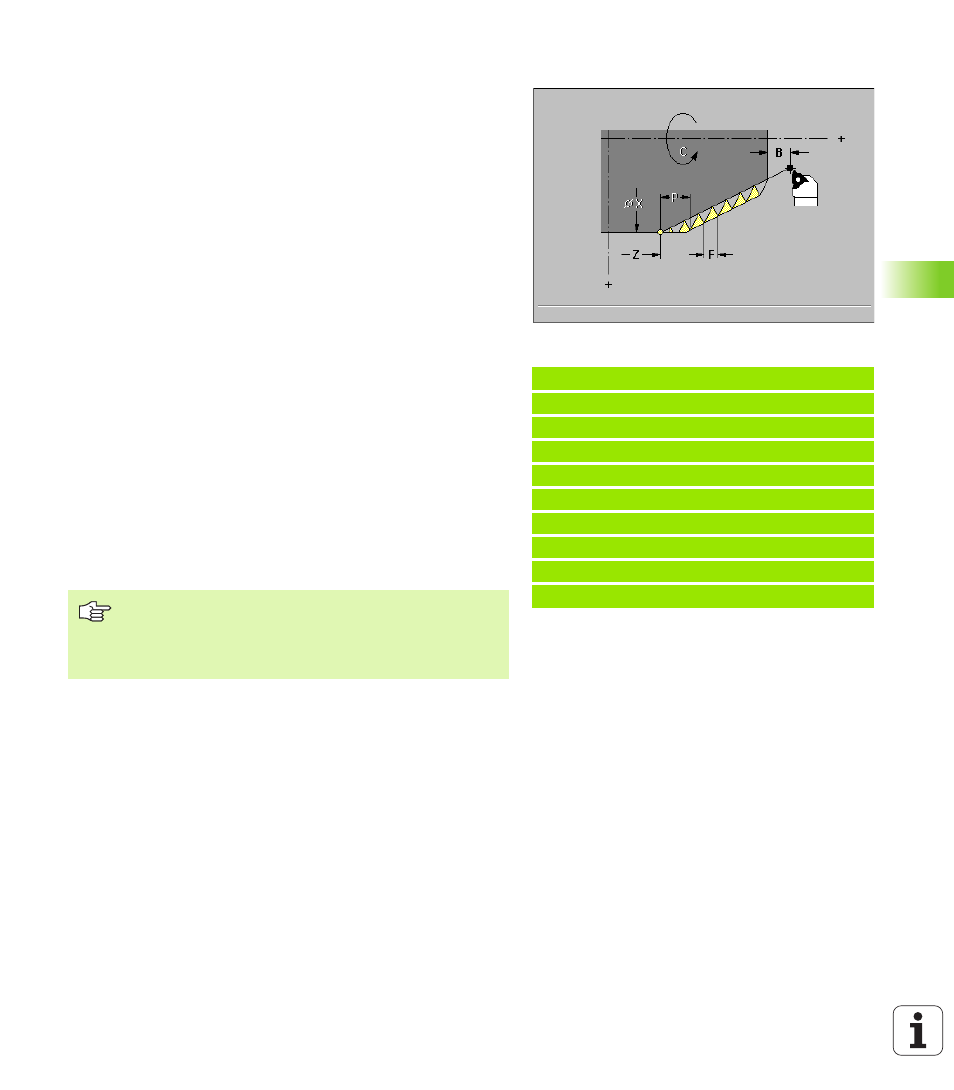

Rosca con trayectoria individual G33
G33 mecaniza roscas en cualquier sentido y posición con paso variable
(longitudinal, cónicas o transversales; roscados interiores o
exteriores). La rosca comienza en la posición actual de la herramienta
y finaliza en el "punto final X, Z".
Parámetro
 Punto final X Roscado (Cota de diámetro)
 Punto final Z Roscado
 Paso de rosca F
 Longitud de recorrido B (por defecto: 0): Recorrido al que acelera
a la velocidad de avance programada
 Longitud de sobrepaso P (por defecto:0): Recorrido al que frena el
carro
 Angulo inicial C : Posición del cabezal principal al inicio de la rosca
(por defecto: 0°)
 Número de cabezal Q (por defecto: 0= Cabezal principal)
 Dirección de referencia H para el paso de rosca
(por defecto: 3)
„ H=0: Avance en eje Z (para roscas longituginales y cónicas hasta
máximo +45º/-45º para el eje Z)
„ H=1: Avance en eje X (para roscas longituginales y cónicas hasta
máximo +45º/-45º para el eje X)
„ H=3: Avance de trayectoria
 Paso variable E (por defecto: 0)
„ E>0: aumenta el paso por vuelta según E
„ E<0: disminuye el paso por vuelta según E
Ejemplo: G33
%33.nc
[G33]
N1 T45 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G83 X100 Z5 I0.15
N4 G33 X120 Z-80 F1.5
N5 G33 X140 Z-122.5 F1.5
N6 G0 X150 Z5
N7 G80
FINAL
„ La "parada de ciclo" actúa al final de un corte de rosca.
„ El override del avance no se encuentra activo durante la
ejecución del ciclo.
„ El Control previo está conectado
