Avance
"F" es la letra identificativa de las indicaciones del avance. Según la
posición de la softkey Avance en minutos, la introducción se realiza
en:
„ Milímetro por giro del cabezal (avance por revolución)
„ Milímetro por minuto (avance por minuto).
En la visualización se ve con qué tipo de avance se está trabajando
según la unidad métrica.
Con el regulador de corrección del avance (Feed-Override) se
modifica el valor de avance (margen: 0% a 150%).
Cabezal
"S" es la letra identificativa de los datos del cabezal. Según la posición
de la softkey velocidad constante, la introducción se realiza en:
„ Revoluciones por minuto (velocidad constante)
„ Metros por minuto (velocidad de corte constante)
La velocidad se limita mediante la velocidad máxima del cabezal. La
limitación de velocidad se define en "Fijar S, F, T", en el parámetro de
máquina 805/855 o en la programación DIN con el comando G26.
La limitación de velocidad es válida mientras no se sobreescriba por
otra limitación de velocidad.
Con el regulador de corrección de la velocidad (Speed-Override) se
modifica la velocidad del cabezal (margen: 50% a 150%).
El subíndice detrás de la letra "S" indica el nivel de gama.

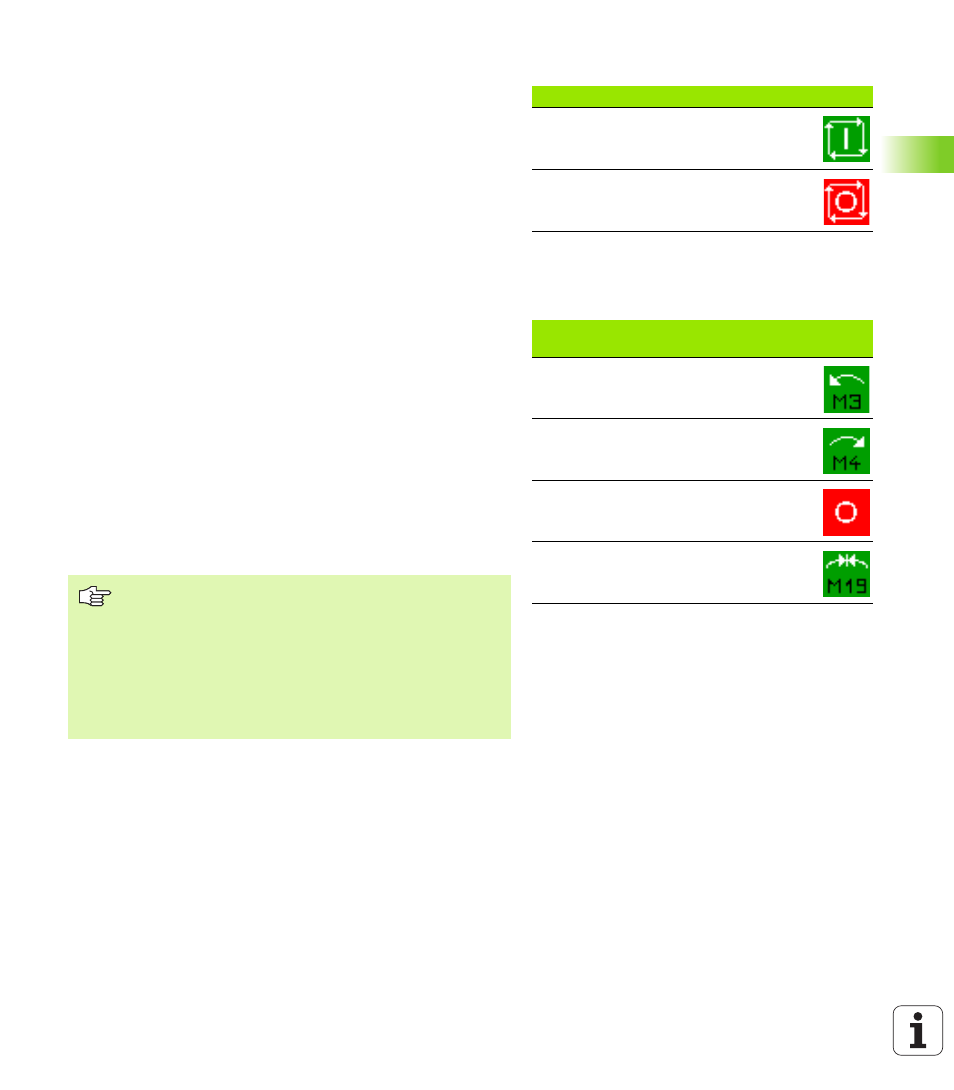

Símbolo de avance F (visualización F) Símbolo
Estado "Ciclo on" (conectado)
activada la ejecución de un ciclo o un
programa
Estado "Ciclo off" (desconectado)
no se ejecuta ningún ciclo o programa
Símbolo del cabezal S
(visualización S)
Símbolo
Dirección de giro del cabezal M3
Dirección de giro del cabezal M4
Cabezal parado
El cabezal está en regulación de
posición (M19)
„ Cuando se trabaja a velocidad constante, el
MANUALplus calcula la velocidad del cabezal
dependiendo de la posición del extremo de la
herramienta. Cuanto menor sea el diámetro mayor será
la velocidad del cabezal, no pudiéndose sobrepasar la
"velocidad máxima de cabezal".
„ Los símbolos del cabezal muestran la dirección de giro
desde el punto de vista del usuario, el cual está delante
de la máquina y mira al cabezal.
