HEIDENHAIN MANUALplus 4110 323
6.12 Ciclos de gir
o
sencillos

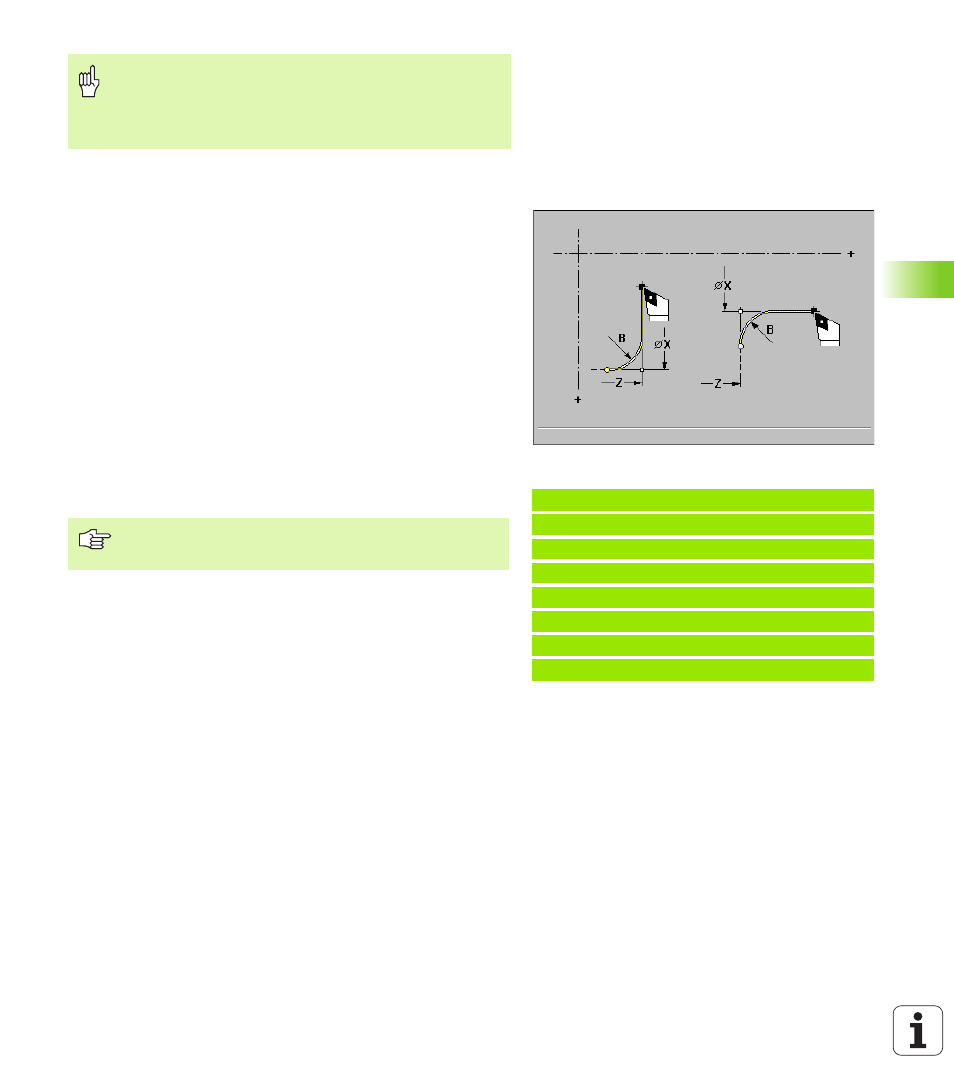

Recorrido con radio G87
G87 realiza radios de transición en esquinas rectangulares interiores y
exteriores de forma paralela al eje. Se mecaniza el elemento
longitudinal o transversal anterior, cuando la herramienta se encuentra
antes de la ejecucióin del ciclo sobre la coordenada X o Z del punto de
la esquina. Los radios se mecanizan en un corte.
El MANUALplus calcula la dirección del redondeo en base a la
"orientación de la herramienta" (véase “Herramientas de tornear" en
pág. 419).
Posición de la herramienta tras la ejecución del ciclo: Punto final del
redondeo
Parámetro
 Punto de esquina X (Cota de diámetro)
 Punto de esquina Z
 Radio B
 Avance reducido E : por defecto: avance activo
¡Atención: Peligro de colisión!
Después de un corte, la herramienta retrocede en
diagonal, para aproximarse al siguiente corte. Si existe
peligro de colisióin, debe programarse una trayectorias de
desplazamiento rápido adicional, para evitar dicha colisión.
Ejemplo: G87
%87.nc
[G87]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2
N6 . . .
FINAL
„ Corrección del radio de la cuchilla: se realiza.
„ Sobremedidas: no se calculan.
