HEIDENHAIN MANUALplus 4110 125
4.4 Ciclos de ar
ra
nque de vir
u
ta
Ejemplos de ciclos de arranque de viruta

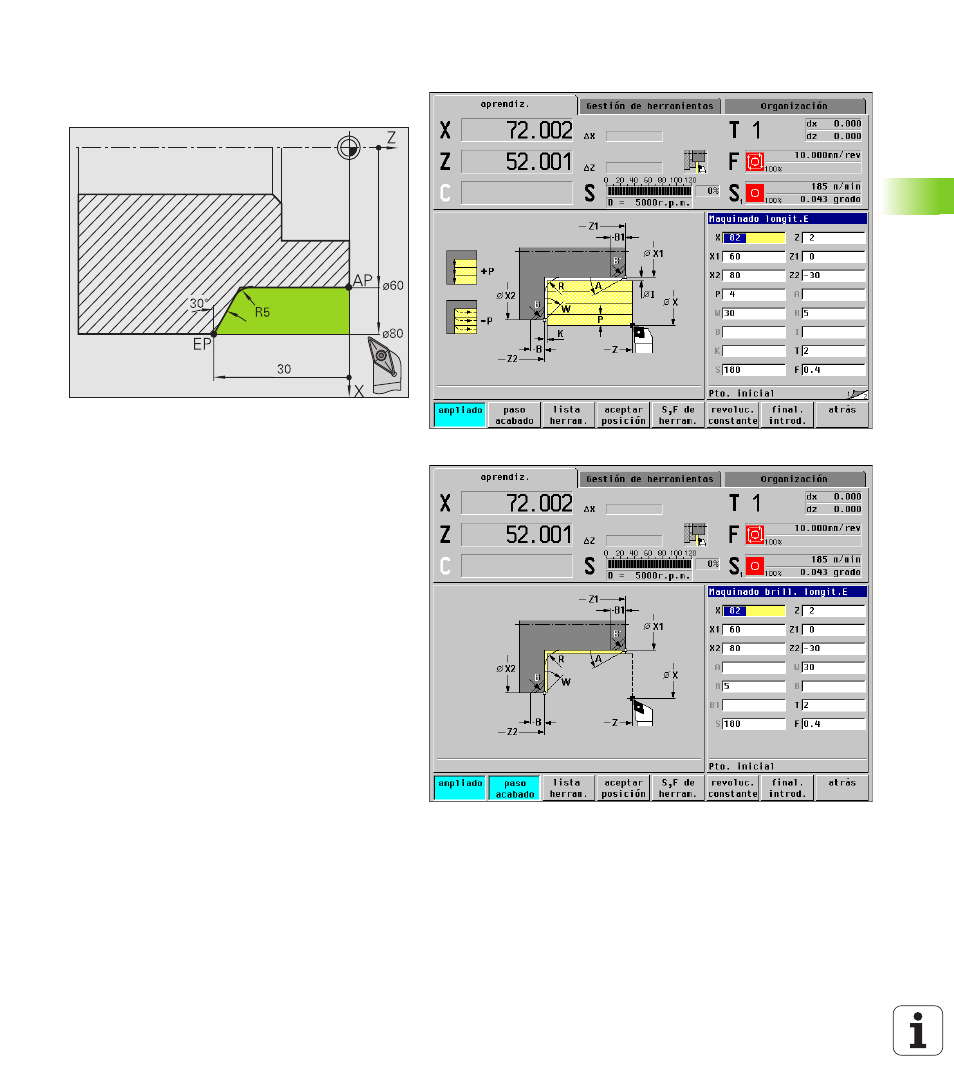

Desbaste y acabado de un contorno exterior
El área marcada de "AP" (punto inicial del contorno)
hasta "EP" (punto final del contorno) se desbasta con
"Arranque de viruta longitudinal - Ampliado" teniendo
en cuenta la sobremedida (imagen superior derecha).
En el próximo paso se realiza el acabado de esta
sección del contorno con "Arranque de viruta
longitudinal - Ampliado" (imagen inferior derecha).
El "modo ampliado" elabora el redondeo así como la
inclinación al final del contorno.
El parámetro "Punto inicial del contorno X1, Z1" y el
"punto final del contorno X2, Z2" son imprescindibles
para la dirección del arranque de viruta y aproximación
- mecanizado exterior y aproximación "en dirección -X".
Datos de herramienta
„ Herramienta de roscado (para mecanizado externo)
„ WO = 1 – Orientación de la herramienta
„ A = 93° – Ángulo de ajuste
„ B = 55° – Ángulo extremo
