9 Ejemplos
9.2 Ejemplo ICP "isla r
o
scada"
7º elemento del contorno

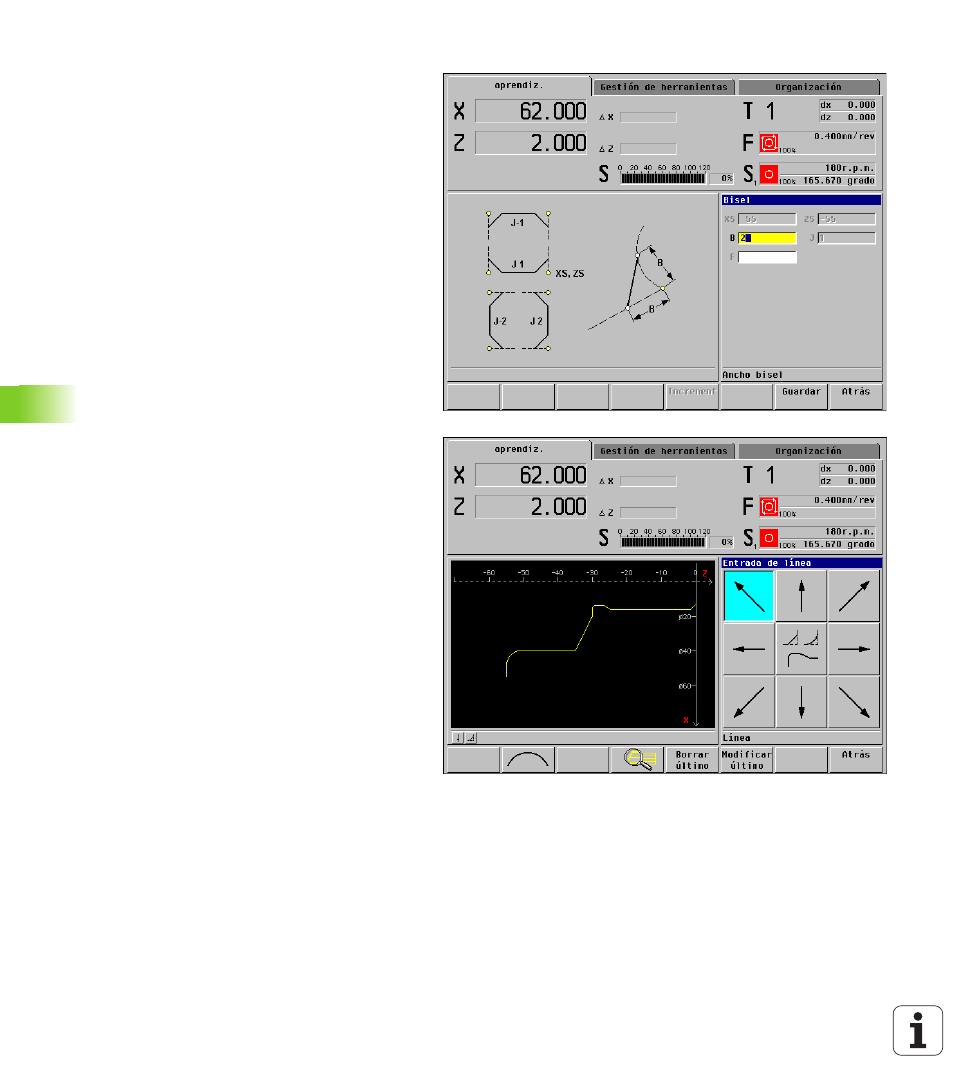

El siguiente elemento del contorno es un bisel. Se
introduce la "anchura del bisel B".
Al introducir el bisel aún no se conoce el elemento de
unión. El bisel y el elemento lineal anterior son
"elementos no resueltos" (restantes). El MANUALplus
posiciona los símbolos debajo de la ventana del
gráfico y representa la línea horizontal anterior en
color gris para saber que es un elemento no resuelto.
