HEIDENHAIN MANUALplus 4110 349
6.16 Ciclos de tallado libr
e

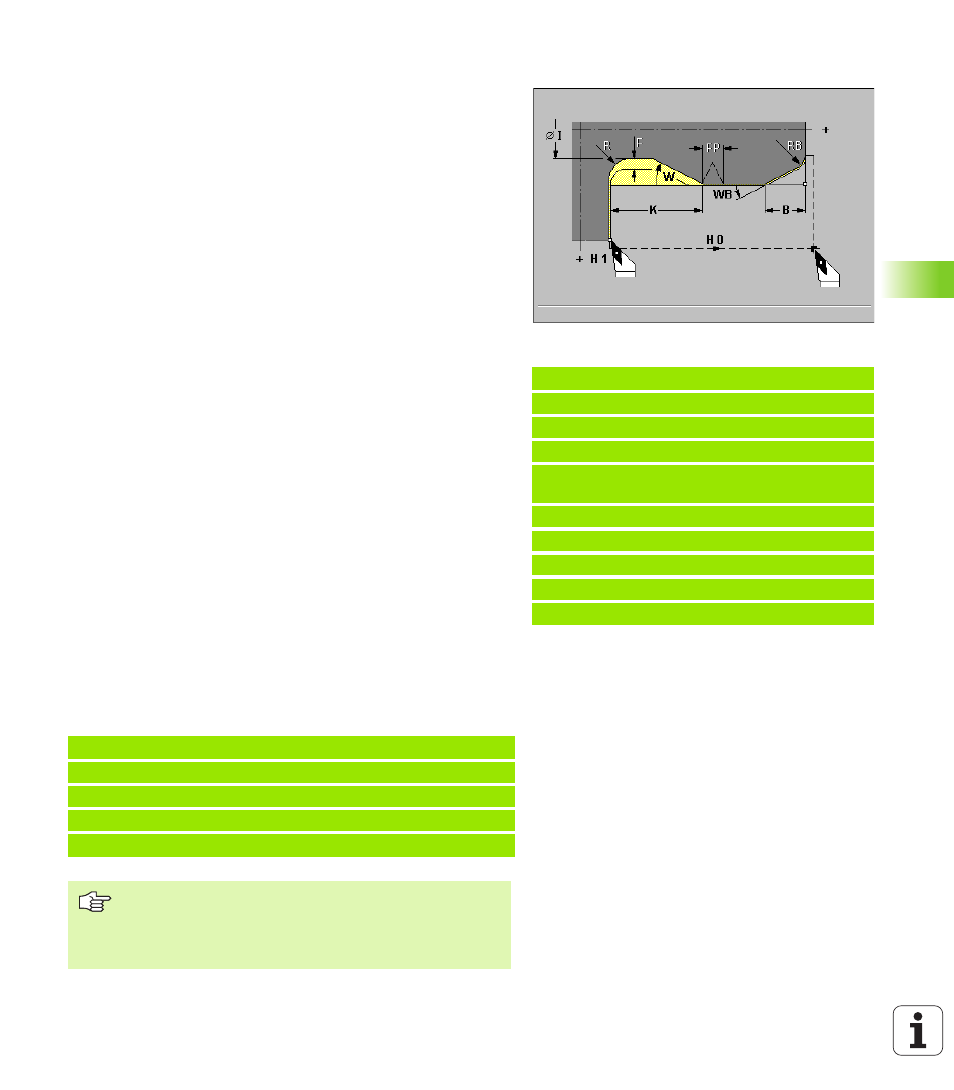

Tallado libre DIN 76 con mecanizado de cilindro G853
El ciclo mecaniza el cilindro antepuesto, la entalladura, la superficie
transversal de unión y la entrada al cilindro si se indica uno de los
parámetros "B" o "RB".
Parámetro
 Paso de rosca FP
 Diámetro de entalladura I (cota del diámetro) (por defecto: Tabla
normalizada)
 Longitud de entalladura K (por defecto: Tabla normalizada)
 Angulo de entalladura W (por defecto: Tabla normalizada)
 Radio de entalladura R (por defecto: Tabla normalizada)
 Sobremedida P
„ Si P no se indica: el tallado libre se mecaniza en un paso
„ Indicar P: subdivisión en el pretaladrado y taladrado de acabado
– P = sobremedida longitudinal
- la sobremedida transversal es siempre 0,1 mm.
 Longitud de la entrada al ciclo B – sin datos: la entrada al ciclo
no se mecaniza
 Radio de la entrada al ciclo RB – sin datos: el radio de la entrada
no se mecaniza
 Angulo de entrada WB (por defecto: 45 °)
 Avance reducido E (por defecto: avance activo): para la
profundización y para la entrada a la rosca
 Tipo de salida H (por defecto: 0)
„ H=0: La herramienta regresa al punto inicial
„ H=1: La herramienta se situa al final de la superficie transversal
Nota:
El MANUALplus determina según la tabla normalizada los parámetros
que no se programan (véase “DIN 76 – Parámetros de entalladura" en
pág. 525):
„ FP según el diámetro
„ I, K, W, y R según FP (paso de rosca)
Frases siguientes de la llamada al ciclo
Ejemplo: G853
%853.nc
[G853]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
FINAL
N.. G853 FP.. I.. K.. W.. /Llamada al ciclo
N.. G0 X.. Z.. /Punto de esquina de la entrada al ciclo
N.. G1 Z.. /Esquina de la entalladura
N.. G1 X.. /Punto final de la superficie transversal
N.. G80 /Fin de la descripción del contorno
„ El tallado libre se realiza sólo en esquinas del contorno
rectangulares y paralelas al eje sobre el eje longitudinal.
„ Corrección del radio de la cuchilla se realiza.
„ Sobremedidas: no se calculan
