360 6 Programación DIN
6.20 Mecanizado de superficies fr
ontales
6.20 Mecanizado de superficies
frontales
Punto inicial del contorno/marcha rápida G100
Comando de geometría: G100 define el punto inicial de un contorno
de superficie frontal.
Comando de mecanizado: La hta. se desplaza en marcha rápida por
el recorrido más corto hasta el "punto final“.
Parámetro
 Punto final X (Cota de diámetro)

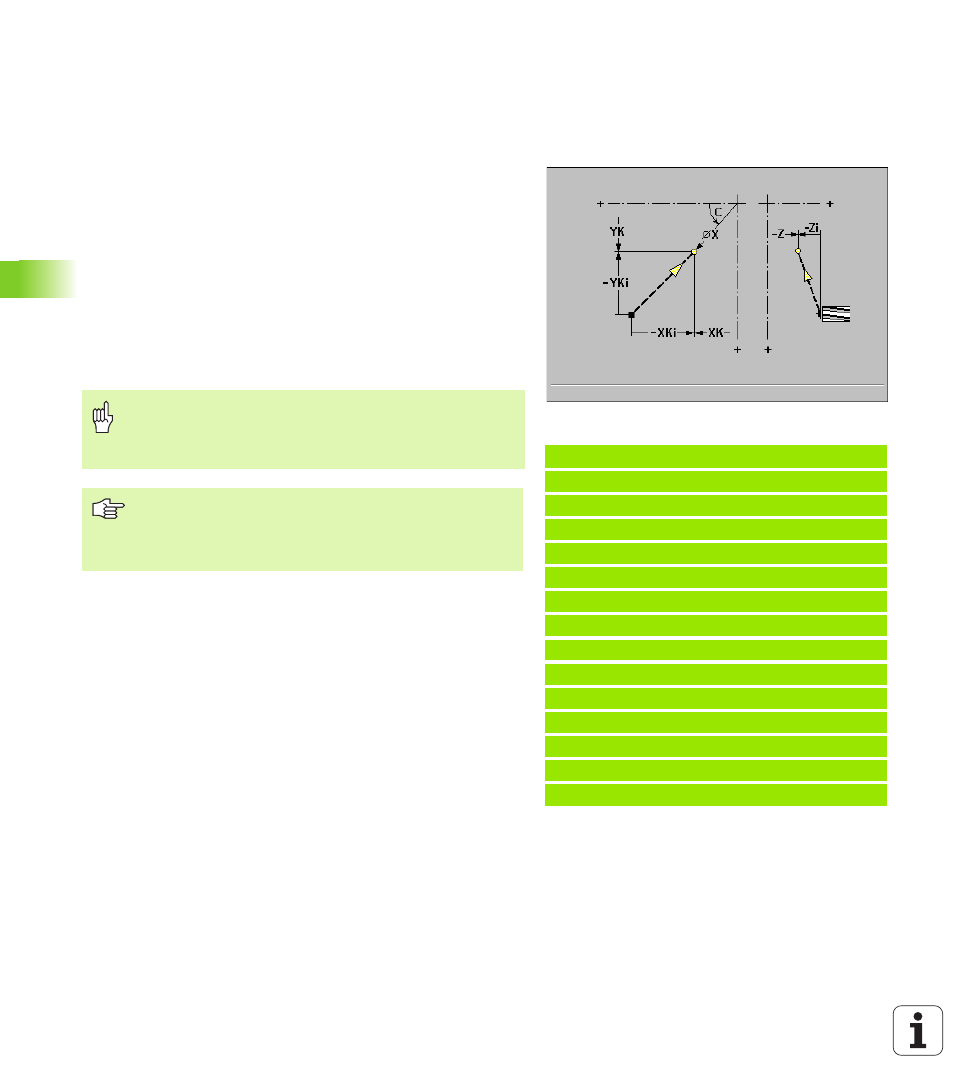

 Angulo final C – Dirección angular: véase figura auxiliar
 Punto final XK (cartesiano)
 Punto final YK (cartesiano)
 Punto final Z
Ejemplo: G100
%100.nc
[G100, G101, G102, G103]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G100 XK20 YK5
N7 G101 XK50 B5
N8 G103 XK5 YK50 R50 Q1 B5
N9 G101 XK5 YK20 B5
N10 G102 XK20 YK5 R20 B5
N11 G80
N12 M15
FINAL
¡Atención Peligro de colisión!
Con G100 la herramienta realiza un movimiento rectilíneo
– también si se programa sólo "C". Utilice G110 para el
posicionamiento de la pieza sobre un determinado ángulo.
„ Definir el "punto inicial del contorno" o bien el punto final
con coordenadas polares o bien cartesianas.
„ permitido sólo G100 como instrucción de mecanizado:
parámetro Z
