5.7 Element
o
s del cont
or
no ICP de la superficie en
v
o
lv
ent
e

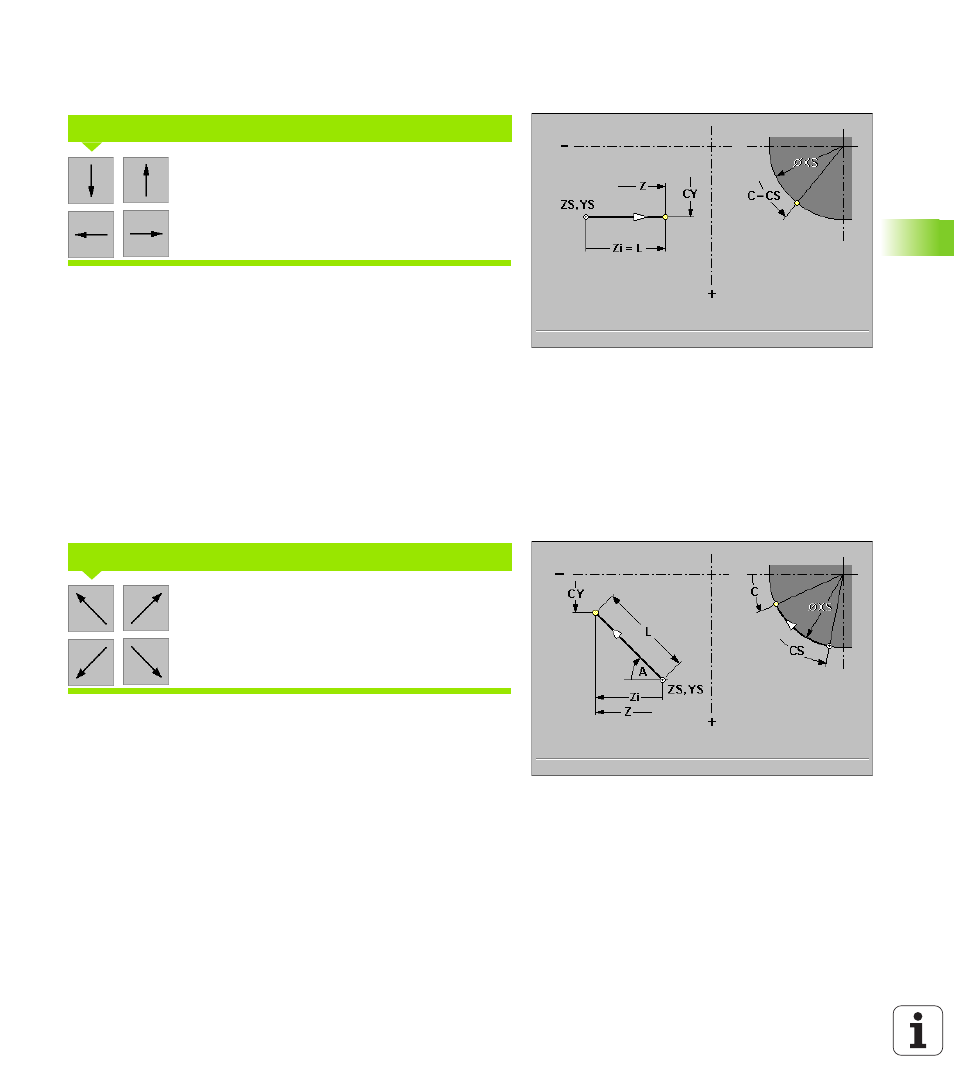

Introducción de líneas de la superficie
envolvente
Seleccionar la dirección de la línea
Medir la línea y determinar la transición al próximo elemento del
contorno.
Parámetro
 Punto inicial ZS, YS (YS como cota de trayectoria – Referencia:
Diámetro XS)
 Punto inicial CS como cota angular
 Diámetro de desarrollo XS
 Punto final Z
 Punto final CY como cota de trayectoria (Referencia: Diámetro XS)
 Punto final C como cota angular
 Longitud L de la línea
 Avance especial F
Seleccionar la dirección de la línea
Medir la línea y determinar la transición al próximo elemento del
contorno.
Parámetro
 Punto inicial ZS, YS (YS como cota de trayectoria – Referencia:
Diámetro XS)
 Punto inicial CS como cota angular
 Diámetro de desarrollo XS
 Punto final Z
 Punto final CY como cota de trayectoria (Referencia: Diámetro XS)
 Punto final C como cota angular
 A Angulo para el eje Z – Dirección angular, véase figura auxiliar
 Longitud L de la línea
 Avance especial F
Líneas verticales/horizontales
Línea en ángulo
