Definición de la figura polígono en superficie
frontal G307
G307 define un polígono sobre la superficie frontal. Esta figura se
programa en combinación con G793 o G797.
Parámetro
 Punto central XK
 Punto central YK
 Número de aristas Q: campo: 3 <= Q <= 127

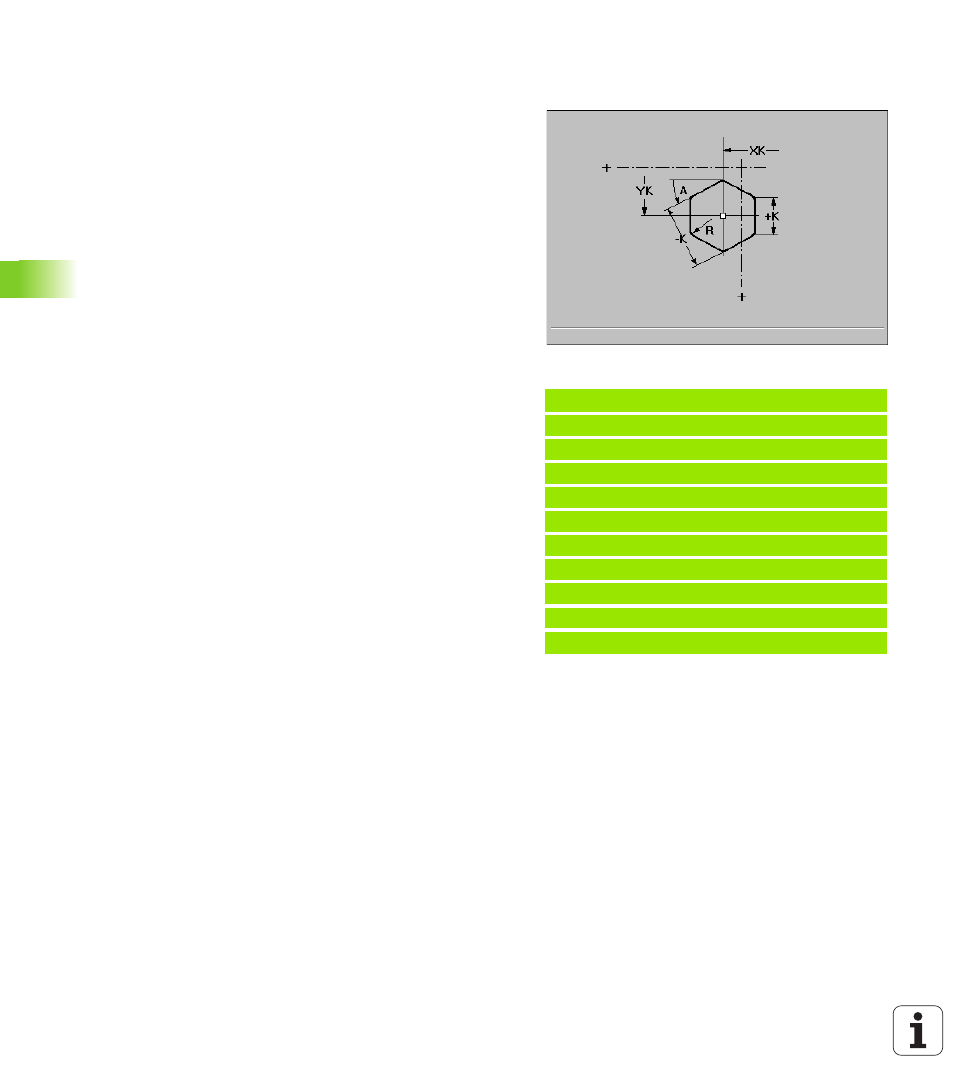

 Angulo A – Dirección angular: véase figura auxiliar
 Amplitud K (SW) / Longitud
„ K<0: Amplitud (Diámetro del círculo interior)
„ K>0: Longitud de aristas
 Bisel/redondeo R
„ R<0: Longitud de bisel
„ R>0: Radio de redondeo
Ejemplo: G307
%307.nc
[G307]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G307 XK20 YK5 Q4 A0 K-10 R2
N7 G80
N8 M15
