118 4 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta
Parámetro de ciclo
 Punto inicial X, Z
 Profundidad de aproximación P - la profundidad de aproximación
se evalúa dependiendo de "J"
„ J=0: P es la profundidad máxima de aproximación. El ciclo reduce
la profundidad de aproximación, cuando la aproximación
programada no es posible en sentido longitudinal o transversal
debido a la geometría de corte.
„ J>0: P es la profundidad de aproximación. Esta aproximación se
utiliza en sentido longitudinal y transversal.
 I, K Sobremedida X, Z
 Número de contorno N ICP
 Sobremedida de la pieza en bruto J - el ciclo arranca la viruta
„ J=0: a partir de la posición de la herramienta
„ J>0: el campo descrito a través de la cota de la pieza en bruto
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro

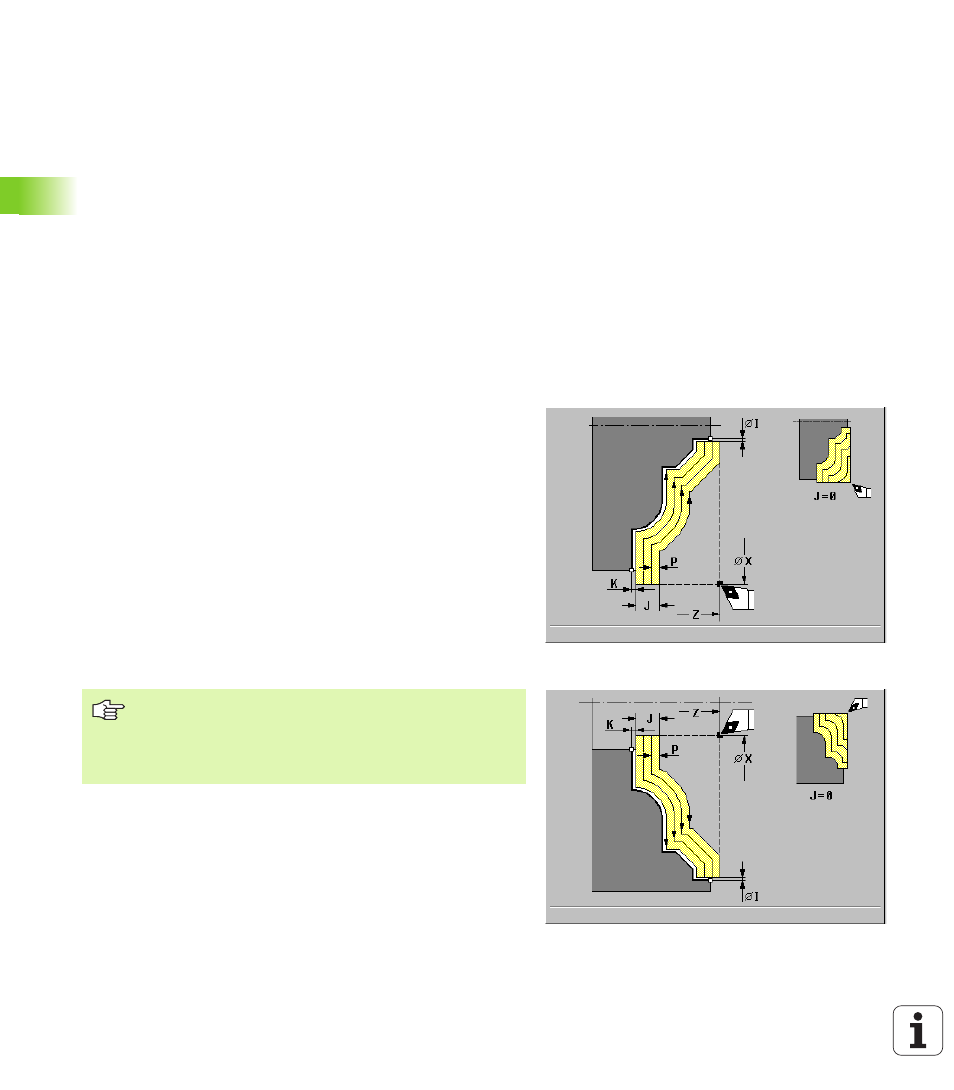

Ejecución del ciclo
1 se calcula la subdivisión del corte (paso de aproximación) teniendo
en cuenta el parámetro "J"
„ J=0: la corrección de corte se tiene en cuenta. De esta forma
pueden resultar diferentes aproximaciones en sentido
longitudinal y transversal.
„ J>0: la misma aproximación se utiliza en sentido longitudinal y
transversal.
2 se aproxima desde "X, Z" paralelo al eje para el primer corte
3 se mecaniza según la subdivisión de corte calculada
4 retrocede y se aproxima de nuevo al siguiente paso
5 repite 3..0.4, hasta que se ha mecanizado todo el campo definido
6 regresa paralelo al eje al pto. inicial
El parámetro de ciclo sobremedida de la pieza en
bruto J
está disponible a partir de las versiones de
software 507 807-16 o 526 488-08. En versiones de
software anteriores el ciclo realiza el arranque de virtua a
partir de la posición de la herramienta.
