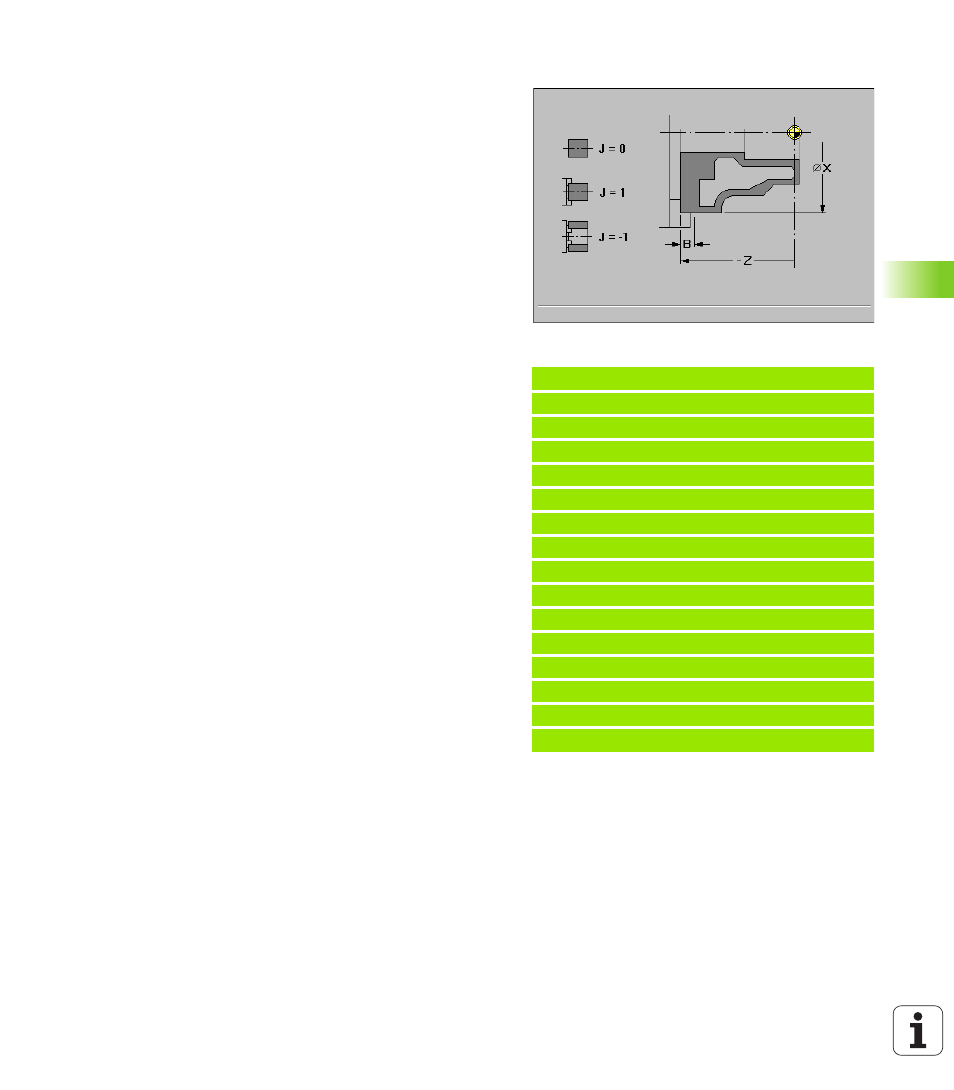

o Contorno de la pieza en bruto G21
G21 describe la situación de sujeción. La descripción de la pieza en
bruto se produce después de G21 con las instrucciones G1, G2, G3,
G12 y G13. Un G80 finaliza la descripción de la pieza en bruto. Esta
información se evalua en la simulación.
Parámetro
 Diámetro X
 Longitud Z
 Campo de sujeción B
 Tipo de sujeción J
„ 0: sin sujeción
„ 1: sujeción externa
„ 2: sujeción interna
Ejemplo: G21
%21.nc
[G21]
N1 G21 X80 Z110 B10 J1
N2 G1 Z-15 B-1
N3 G1 X102 B2
N4 G1 Z-22
N5 G1 X90 Zi-12 B1
N6 G1 Zi-6
N7 G1 X100 A80 B-1
N8 G1 Z-47
N9 G1 X110
N10 G80
N11 T3 G95 F0.25 G96 S200 M3
N12 G0 X0 Z2
N.. . . .
