El MANUALplus representa las informaciones a
visualizar en ventanas. Algunas ventanas sólo
aparecen en pantalla cuando se solicitan, por ejemplo,
durante la introducción de datos.
Adicionalmente se encuentran la línea de modos de
funcionamiento y Visualización de softkeys en la
pantalla. Las casillas de la visualización de softkeys
corresponden a las softkeys que aparecen debajo de
la pantalla.

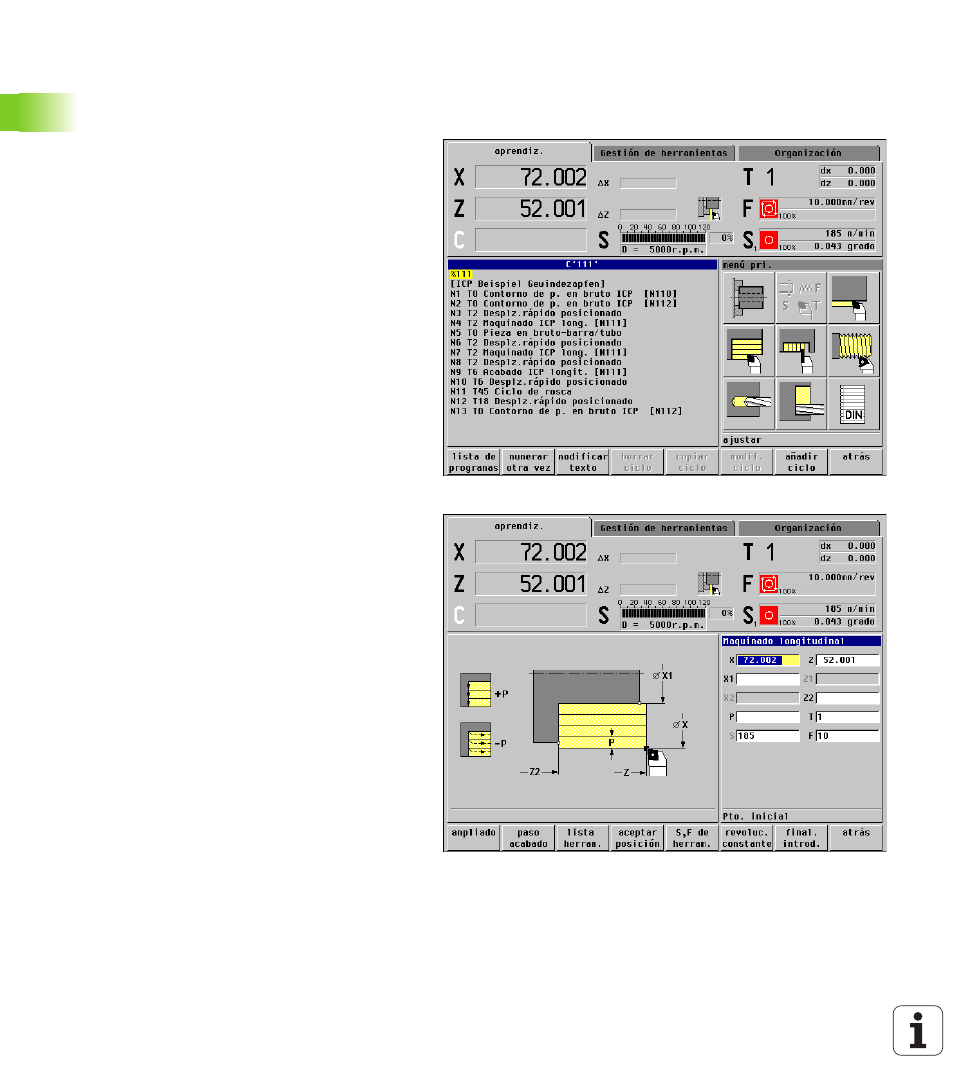

Ventanas utilizadas
„ Visualización en el modo máquina
Visualización de posiciones, visualización de los
datos de la máquina, del estado de la máquina, etc.
„ Ventana de listados y de programas
Visualización de listas de programas, herramientas,
parámetros, etc. Se "navega" dentro de la lista con
las teclas cursoras y se selecciona el elemento de la
lista a trabajar.
„ Ventana de menú
Visualización de los símbolos del menú. Esta
ventana sólo está en pantalla durante la sección del
menú.
„ Ventana de introducción
Para la introducción de parámetros de un ciclo, de
elementos ICP, instrucciones DIN, etc.. Vd. puede
introducir datos, ordenar datos ya existentes, borrar
y modificar datos. Esta ventana también se utiliza
para visualizar datos.
„ Imagen auxiliar
La imagen auxiliar explica la introducción de datos
(parámetros de ciclo, datos de herramienta, etc.).
Con la tecla de conmutación se cambia entre
imágenes auxiliares para el mecanizado exterior e
interior.
„ Ventana de simulación
Mediante una representación gráfica de las
secciones del contorno, la simulación y los
movimientos de la hta. se comprueban ciclos,
programas de ciclos y programas DIN.
„ Representación del contorno ICP
Visualización del contorno durante la programación
ICP.
„ Ventana de edición DIN
Visualización del programa DIN durante dicha
programación DIN. Se superpone a la "visualización
de máquina".
„ Ventana de errores
Visualización de los errores acontecidos y avisos de
los mismos.
