476
9 Ejemplos
9.2 Ejemplo ICP "isla r
o
scada"

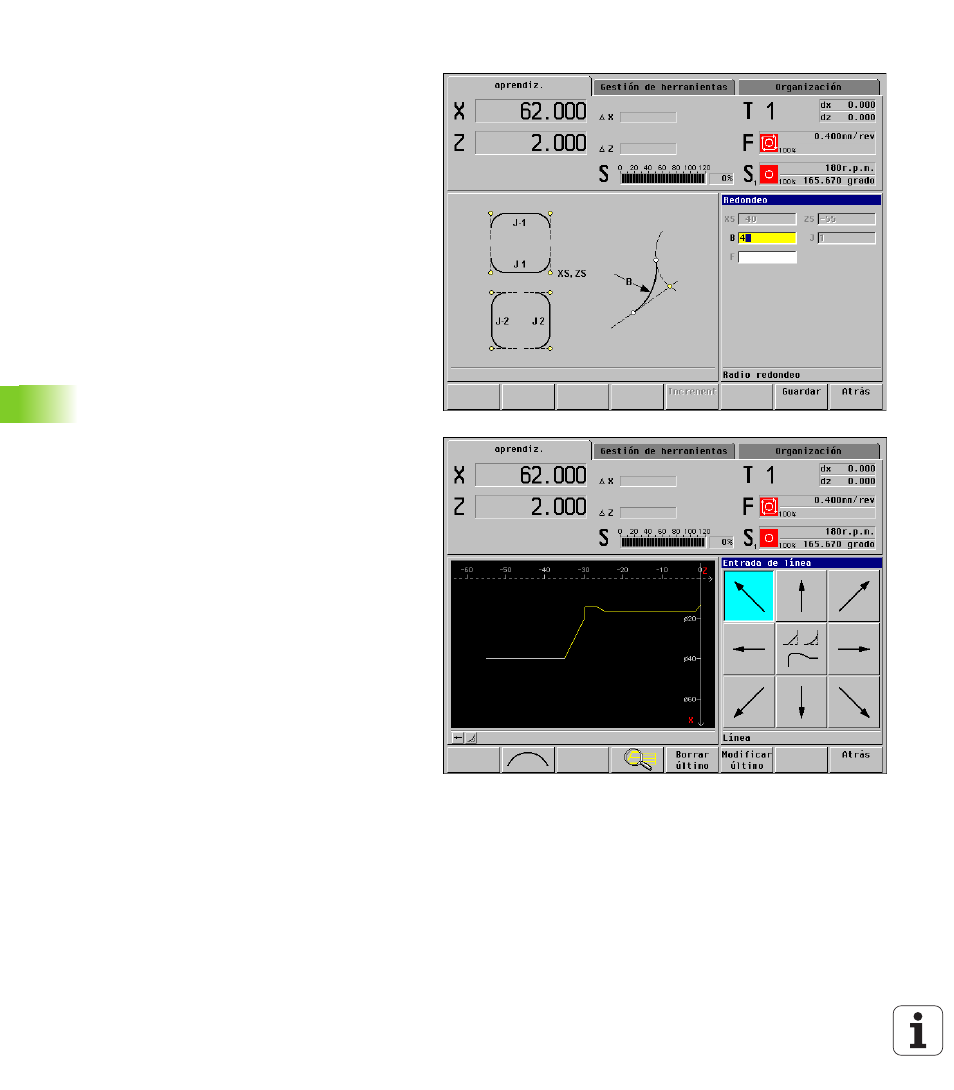

5º elemento del contorno
El siguiente elemento del contorno es un redondeo.
Se introduce el "radio de redondeo B".
Al introducir el redondeo aún no se conoce el
elemento de unión. El redondeo y el elemento lineal
anterior son "elementos no resueltos" (restantes). El
MANUALplus posiciona los símbolos debajo de la
ventana del gráfico y representa la línea horizontal
anterior en color gris para saber que es un elemento
no resuelto.
