188 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a
Roscado interior y tallado
El mecanizado se realiza en dos pasos. El "tallado libre
de rosca DIN 76" realiza el tallado libre y la entrada de
rosca. Después el "ciclo de roscado" realiza la rosca.
1er paso

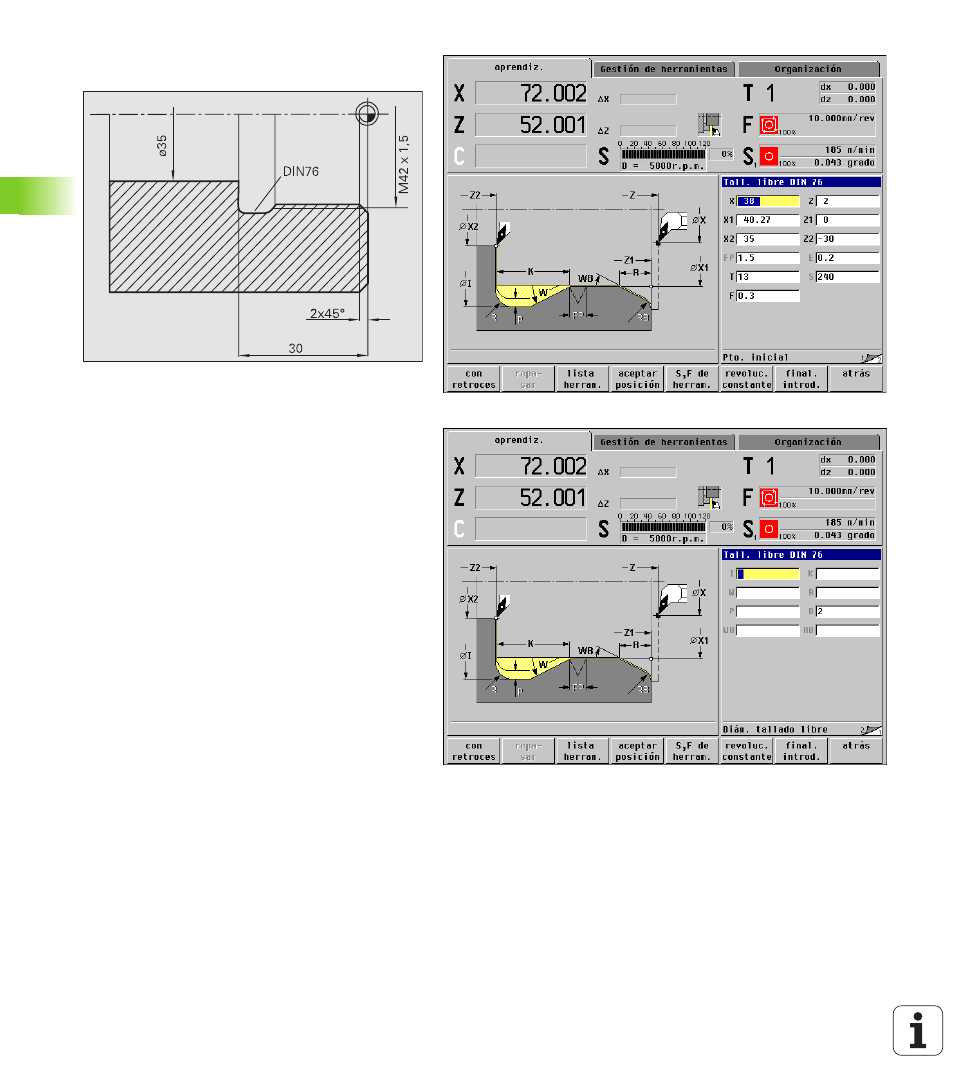

Programación de los parámetros del tallado y de la
entrada de rosca en dos ventanas de introducción
(imagen abajo a la derecha y en la página siguiente
arriba a la derecha).
El MANUALplus determina los parámetros de
entalladura según la tabla normalizada.
En la entrada de rosca sólo se indica de forma previa
la chura del bisel. El ángulo de 45º es el valor estándar
para el "ángulo de entrada WB".
Datos de herramienta
„ Herramienta de roscado (para mecanizado interior)
„ WO = 7 – Orientación de la herramienta
„ A = 93° – Ángulo de ajuste
„ B = 55° – Ángulo extremo
