420 7 Funcionamiento gestión de herramientas
7.
4 D
a
to
s de la her
ramienta
Herramientas neutrales

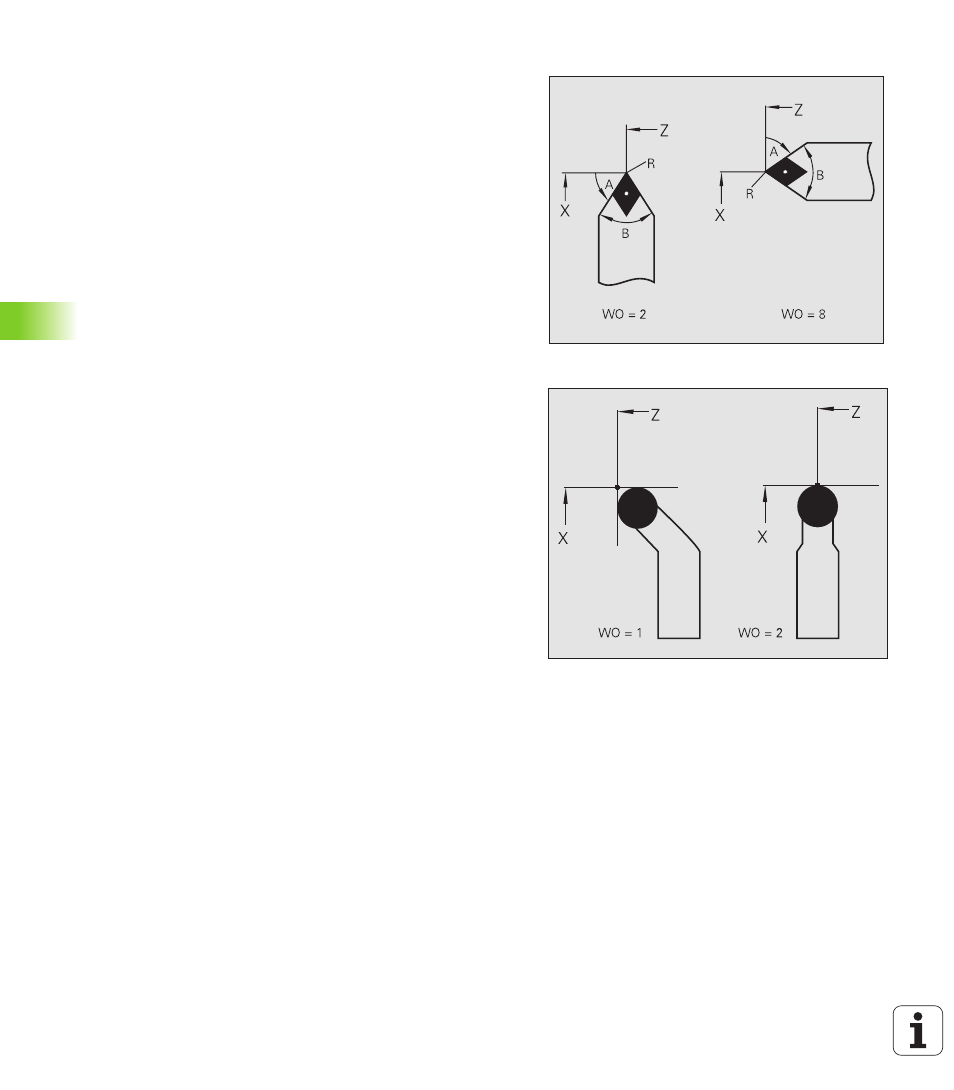

Las orientaciones de la hta. WO=2, 4, 6, 8 son válidas para
herramientas "neutrales". Neutral quiere decir que la cuchilla está
perpendicular al eje X o Z (imagen de la dcha.).
Herramientas fungiformes
Tener en cuenta los siguientes puntos en la medición de herramientas
fungiformes:
„ Ángulo de la punta B=0: es el criterio de una herramienta
fungiforme
„ Angulo de ajuste:En los ciclos con profundización se evalúa para
comprobar o calcular el ángulo de profundización. La simulación
calcula la posición de corte sobre la base del ángulo.
„ Punto de referencia: depende de la orientación de la herramienta -
véase ejemplos para WO=1 y WO=2 (hta. fungiforme neutral) en la
imagen de la dcha.
