Ciclo de roscado simple G32

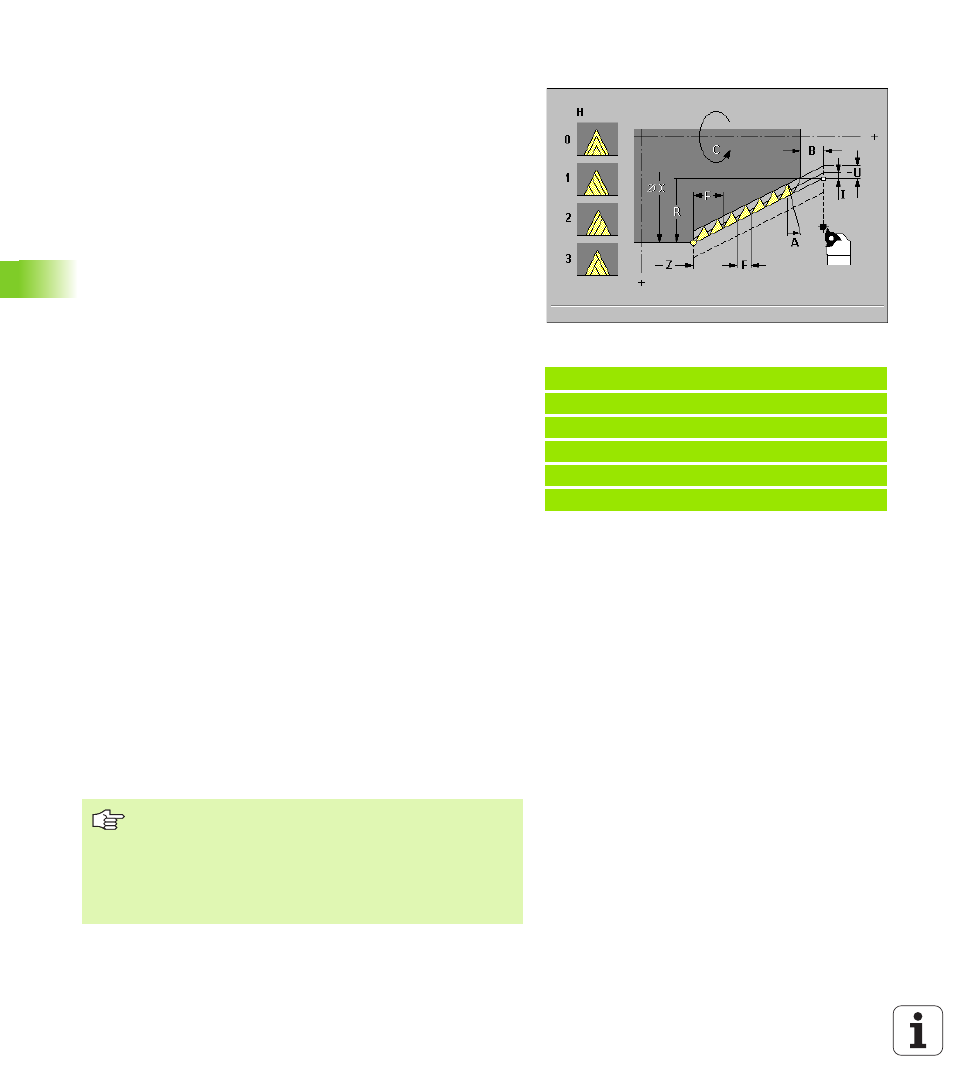

G32 genera un roscado simple en cualquier sentido y posición
(longitudinal, cónico o transversales; roscados interiores o exteriores).
La rosca comienza en la posición actual de la herramienta y finaliza en
el "punto final X, Z".
Parámetro
 Punto final X Roscado (Cota de diámetro)
 Punto final Z Roscado
 Paso de rosca F
 Profundidad de rosca U
„ U>0: Rosca interior
„ U<=0: Rosca exterior (lado longitudinal y frontal)
„ U= +999 ó –999: la profundidad de la rosca se calcula
 Aproximación máxima I
 Cortes restantes B (por defecto: 0)
„ B=0: Subdivisióin del "último corte" en 1/2, 1/4 y 1/8 cortes.
„ B=1: sin subdivisión de corte restante
 Número de recorridos en vacío tras el último corte (por defecto: 0)
 Longitud de salida K en el punto final de la rosca (por defecto: 0)
 Angulo cónico W (por defecto: 0): Posicióin de la rosca en referencia
al eje longitudinal o transversal. En la rosca cónica descendente W
es negativo.
Campo: –45° < W < 45°
 Angulo inicial C : Posición del cabezal principal al inicio de la rosca
(por defecto: 0°)
 Tipo de desviación H (por defecto: 0)
„ H=0: Sin desviación
„ H=1: Desviación desde la izquierda en dirección a la base de la
rosca
„ H=2: Desviación desde la derecha en dirección a la base de la
rosca
„ H=3: Desviación alternativa a derecha/izquierda (zig zag)
Roscados interiores o exteriores: véase signo de "U“
Aproximaciones: Cuando U/I resulta con un resto, este "resto" es
válido para la primera aproximación. El "último corte" se subdivide en
1/2, 1/4 y 1/8 cortes.
Ejemplo: G32
%32.nc
[G32]
N1 T45 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 U-0.9 I0.2
FINAL
„ Las roscas transversales se generan con herramientas
de profundización
„ La "parada de ciclo" actúa al final de un roscado
„ El override del avance y del cabezal están inactivos
durante la ejecución del ciclo
„ El control previo está desconectado
