5.6 Element
o
s del cont
or
no ICP de la superficie fr
ontal

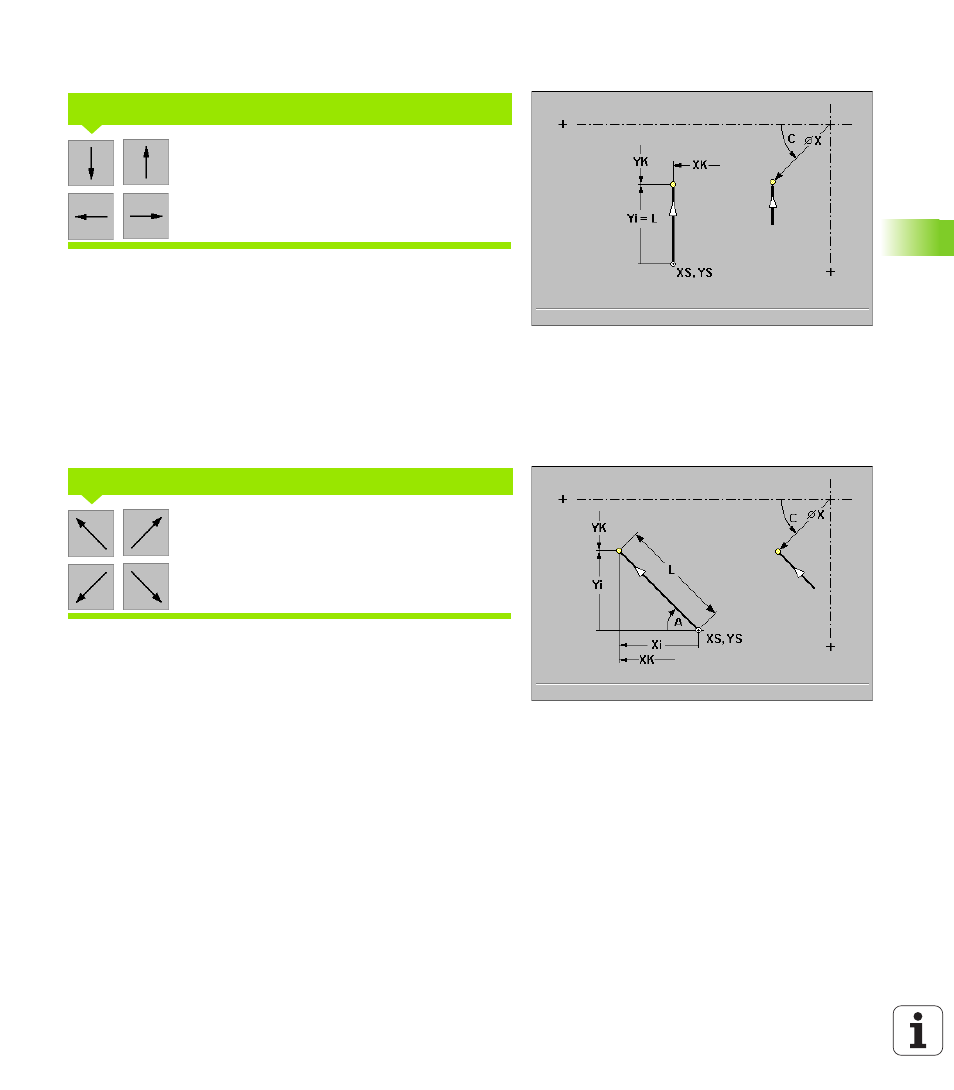

Introducción de líneas de la superficie frontal
Seleccionar la dirección de la línea
Medir la línea y determinar la transición al próximo elemento del
contorno.
Parámetro
Punto inicial XS, YS
(coordenadas cartesianas)
Punto inicial XD, CS
(coordenadas polares)
Punto final XK, YK
(coordenadas cartesianas)
Punto final X, C
(coordenadas polares)
Longitud L de la línea
Avance especial F
Seleccionar la dirección de la línea
Medir la línea y determinar la transición al próximo elemento del
contorno.
Parámetro
Punto inicial XS, YS
(coordenadas cartesianas)
Punto inicial XD, CS
(coordenadas polares)
Punto final XK, YK
en coordenadas cartesianas
Punto final X, C
(coordenadas polares)
A Angulo para el eje XK
– Dirección angular, véase figura auxiliar
Longitud L de la línea
Avance especial F
Líneas verticales/horizontales
Línea en ángulo
