6.20 Mecanizado de superficies fr
ontales
Definición de la figura rectángulo en superficie
frontal G305
G305 define un rectángulo sobre la superficie frontal. Esta figura se
programa en combinación con G793 o G797.
Parámetro
 Punto central XK
 Punto central YK

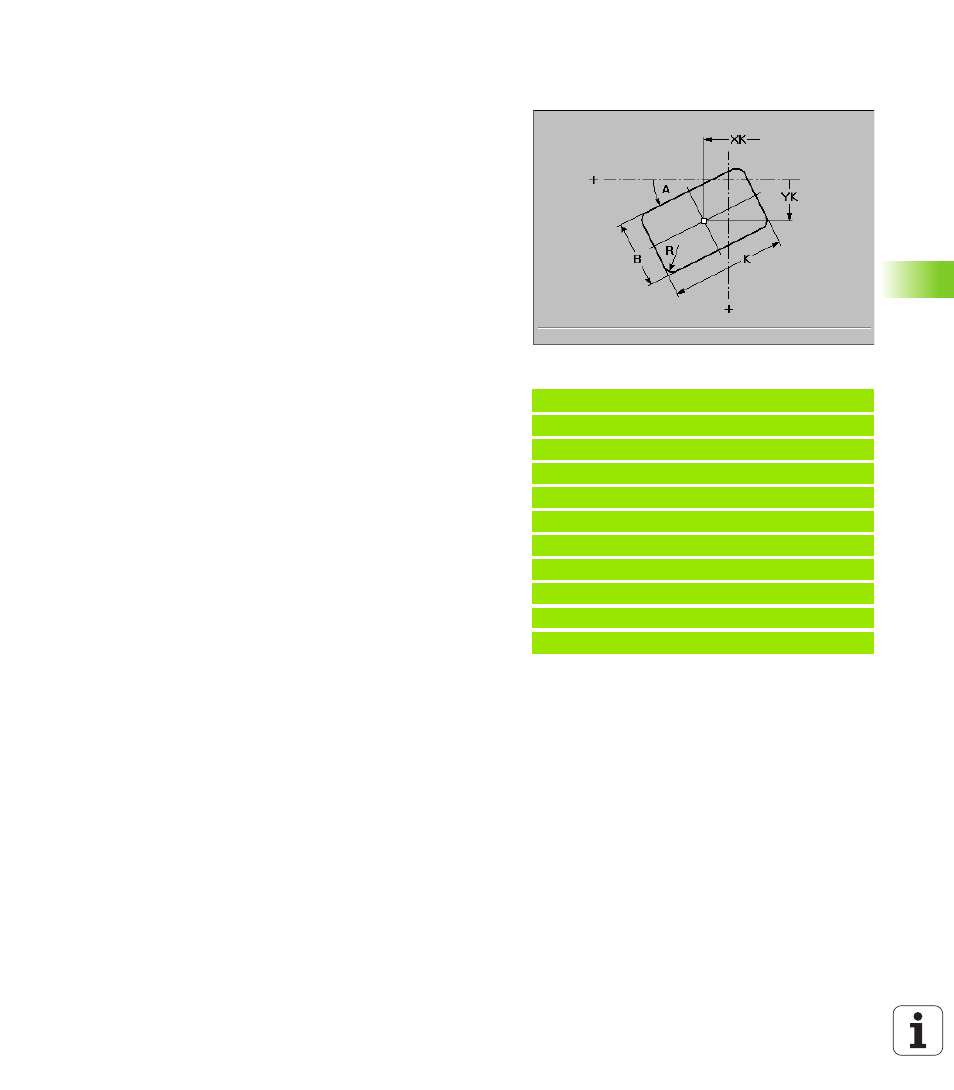

 Angulo A – Dirección angular: véase figura auxiliar
 Longitud K del rectángulo
 Altura B del rectángulo
 Bisel/redondeo R
„ R<0: Longitud de bisel
„ R>0: Radio de redondeo
Ejemplo: G305
%305.nc
[G305]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G305 XK20 YK5 A0 K15 B10 R2
N7 G80
N8 M15
