a
ri
ables
Condición en informaciones de la herramienta: las variables deben
estar "definidas" por llamada a la herramienta en el programa NC.
La distribución de las variables #519..#521 depende del tipo de
herramienta.
Variables # Informaciones de herramienta
#514 Tipo de hta.:
„ 1: Herramientas de giro
„ 2: Herramientas de penetración
„ 3: Herramientas de roscado
„ 4: Taladro
„ 5: Roscado
„ 6: Herramientas de fresado
#515 Orientación de la herramienta:
#519 en el tipo de herramienta 6: Número
de dientes (K)
#520 en tipo de herramienta:
„ 1, 2: Radio de la cuchilla (R)
„ 6: Diámetro de la fresa (I)
#521 en el tipo de herramienta 2: Anchura
de la cuchilla (K)
#522 Posición de la herramienta
(referencia: dirección de mecanizado
de la herramienta):
„ 0: sobre el contorno
„ 1: por la derecha del contorno
„ -1: por la izquierda del contorno
#523..#524 Medidas de ajuste (Z, X)

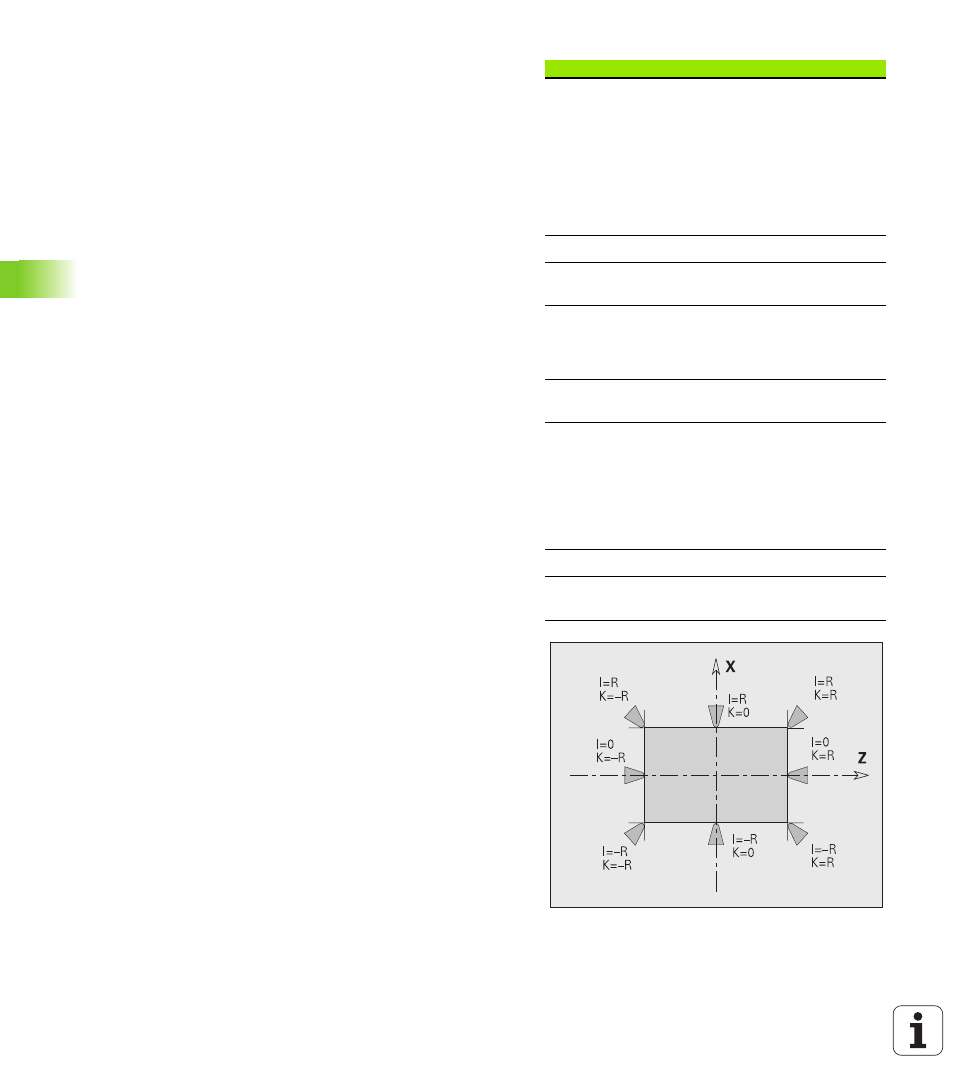

#526..#527 Posición del punto central de la
cuchilla I, K (véase figura de abajo)
