316 6 Programación DIN
6.1
1
Ciclos de gir
o
r
e
fe
ri
dos al cont
or
no

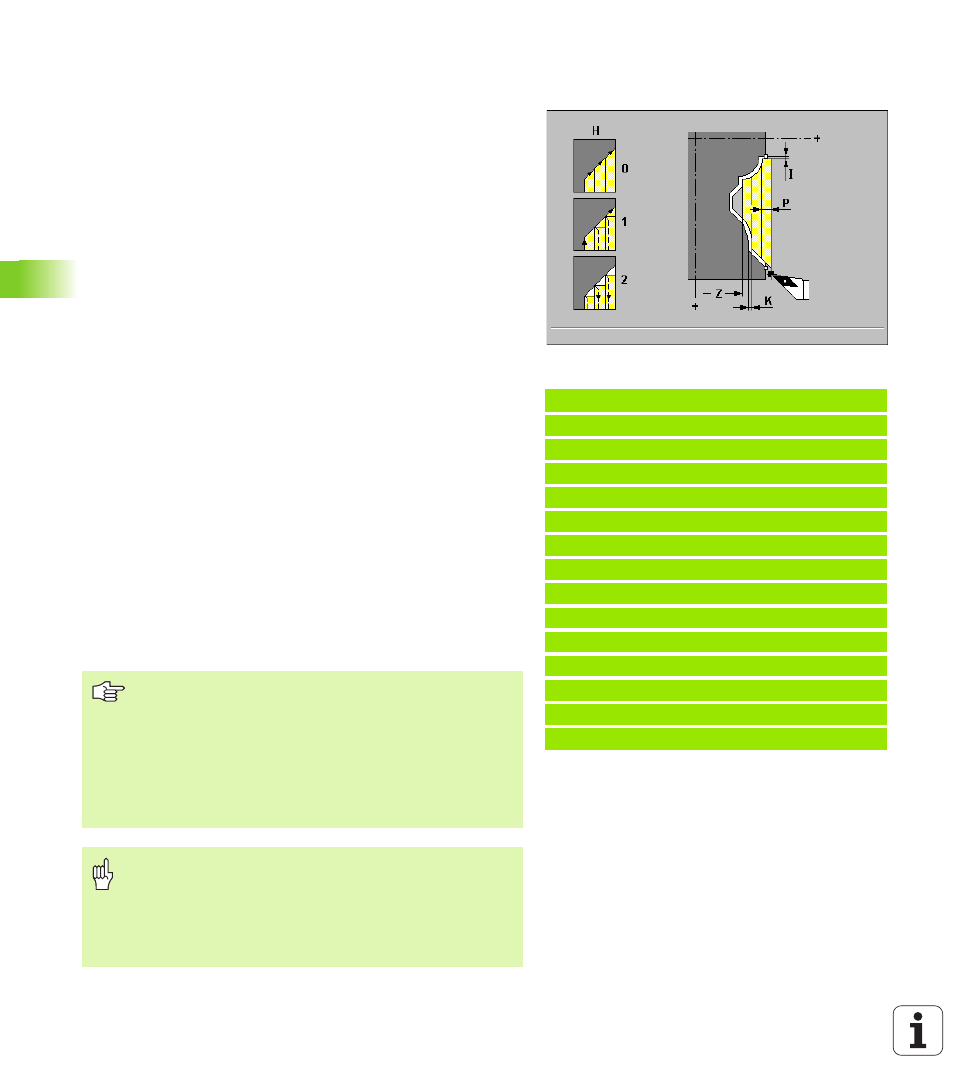

Desbaste transversal del contorno con
profundización G829
El ciclo desbasta el campo del contorno definido mediante la posición
de la hta. y la descripción del contorno en las secuencias de frases en
serie en dirección transversal con profundizar (véase “Descripción del
contorno" en pág. 310).
Parámetro
 Limitación del corte Z : El arranque de viruta se produce hasta la
"limitación del corte".
 Aproximación máxima P : La subdivisión del corte se calcula de tal
forma que se evite un "corte desviado" y la aproximación sea <=P.
 Avance de profundización E : La herramienta profundiza con el
avance E en el material.
„ E=0: no mecanizar los contornos descendientes
„ Sin datos: Mientras más inclinada sea la profundización de la hta.,
mayor es la reducción del avance (máximo 50%).
 Tipo de salida H (por defecto: 1)
„ H=0: mecaniza tras cada corte a lo largo del contorno
„ H=1: se eleva a 45º; mecaniza con el último corte a lo largo del
contorno
„ H=2: se eleva a 45º - no se produce ningún corte a lo largo del
contorno
 I Sobremedida X (Cota de diámetro) - (por defecto: 0)
 K Sobremedida Z (por defecto: 0)
Notas sobre la ejecución del ciclo:
„ El MANUALplus calcula la dirección del mecanizado y de
aproximación en base a la posición actual de la herramienta respecto
al punto inicial/final del contorno.
„ Posición de la herramienta tras la ejecución del ciclo: Punto inicial del
ciclo
Ejemplo: G829
%829.nc
[G829]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X125 Z0
N3 G829 P5 H1 I1 K0.3
N4 G0 X120 Z-12
N5 G1 Z-3 A195 B3
N6 G1 X90 B2
N7 G1 Z-9 A-65 B-2
N8 G1 X50
N9 G1 Z-11 A-60
N10 G1 X32 B1
N11 G1 X24 Z0
N12 G80
FINAL
„ La herramienta debe estar fuera del campo definido.
„ Corrección del radio de la cuchilla: se realiza.
„ Las sobremedidas G57/G58 se calculan cuando no se
programan "I, K". Tras la ejecución del ciclo se borran las
sobremedidas.
„ Distancia de seguridad tras un corte: Parámetro
"Parámetros actuales - Mecanizado - Distancias de
seguridad"
¡Atención: Peligro de colisión!
Si no se han definido el ángulo de ajuste y el ángulo del
extremo de la hta., ésta profundiza con el ángulo de
inmersión. - Cuando éstos están definidos, la herramienta
profundiza con el máximo ángulo posible. Se queda el
material sobrante.
