244 5 Programación ICP
5.2 Edición de cont
or
nos ICP
Elaborar o ampliar el contorno ICP
Tras la selección del elemento del contorno se introducen los
parámetros conocidos. El MANUALplus calcula los parámetros no
definidos según los datos de los elementos del contorno adjuntos.
Normalmente se pueden describir los elementos del contorno tal y
como están medidos en el dibujo de producción.
Entre el "Menú de líneas" y "Menú de arcos" se cambia por softkey. Los
elementos de forma (bisel, redondeo y tallado libre) se seleccionan por
la tecla de menú.

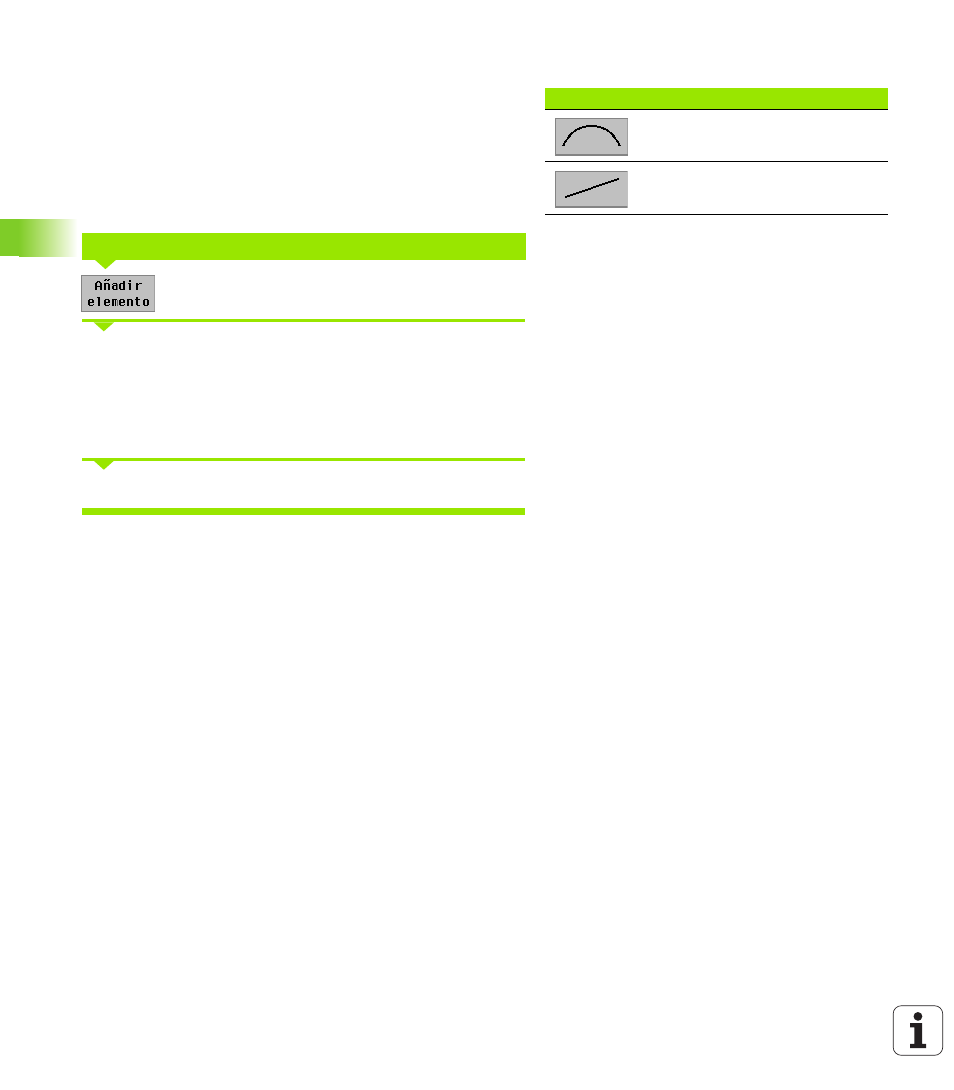

Confirmar Añadir elemento
Seleccionar tipo de elemento:
„ Dirección de líneas (Menú "Introducción de líneas")
„ Sentido de giro y tipo de medición en arcos (Menú "Introducción
de arcos")
„ Tipo del elemento de forma
Introducir los parámetros
Se amplía el contorno ICP mediante la introducción de más
elementos del contorno que se "cuelgan" en el contorno existente. Un
nuevo elemento del contorno introducido se asocia con el "último
elemento del contorno". El último elemento del contorno se identifica
mediante un pequeño cuadrado al final del contorno cuando se
muestra el contorno ICP pero no se mecaniza.
Medición absoluta o incremental
Para la medición es decisiva la posición de la softkey Incremento. Los
parámetros incrementales contienen una "i" adicional (Xi, Zi, etc.).
Softkeys
Llamada al Menú de arcos
Llamada al Menú de líneas
Elaborar un contorno ICP
