5.2 Edición de cont
or
nos ICP
Transiciones en elementos del contorno
La transición es "tangencial" si en el punto de unión de los elementos
del contorno existe un punto de inflexión o de esquina. En los
contornos geométricamente difíciles se utilizan transiciones, para que
sean suficientes las mínimas acotaciones posibles y excluir
contradicciones matemáticas.
Para el cálculo de los elementos del contorno sin solución, el
MANUALplus debe conocer el tipo de transición entre los elementos
del contorno.
La transición al siguiente elemento del contorno se determina por
softkey.

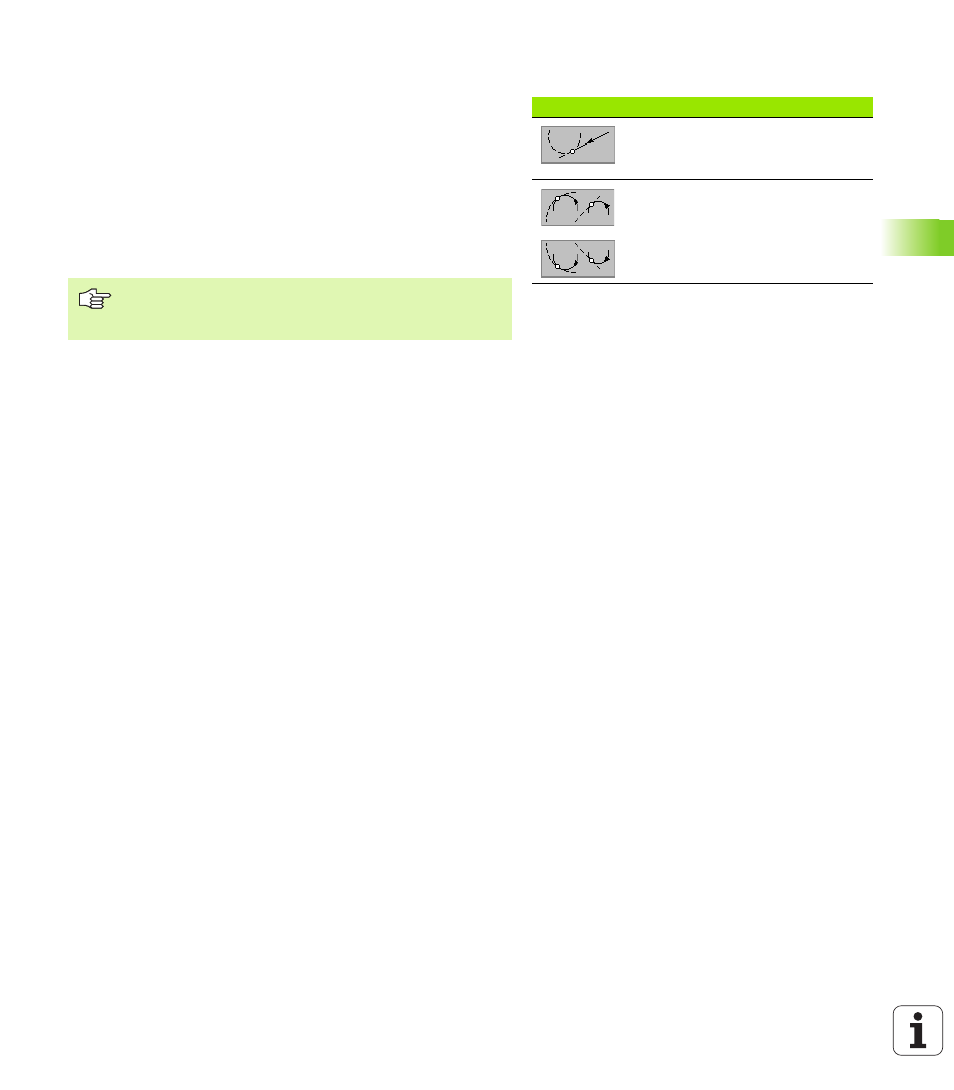

Softkeys para la transición tangencial
Transición tangente
de elemento lineal a elemento
circular
Transición tangente
de elemento circular a elemento
circular o lineal (sentido de giro
véase símbolo)
Es frecuente que transiciones tangenciales "olvidadas"
sean la causa de avisos de error en la definiciíoin de
contornos ICP.
