472 9 Ejemplos
9.2 Ejemplo ICP "isla r
o
scada"
1er elemento del contorno

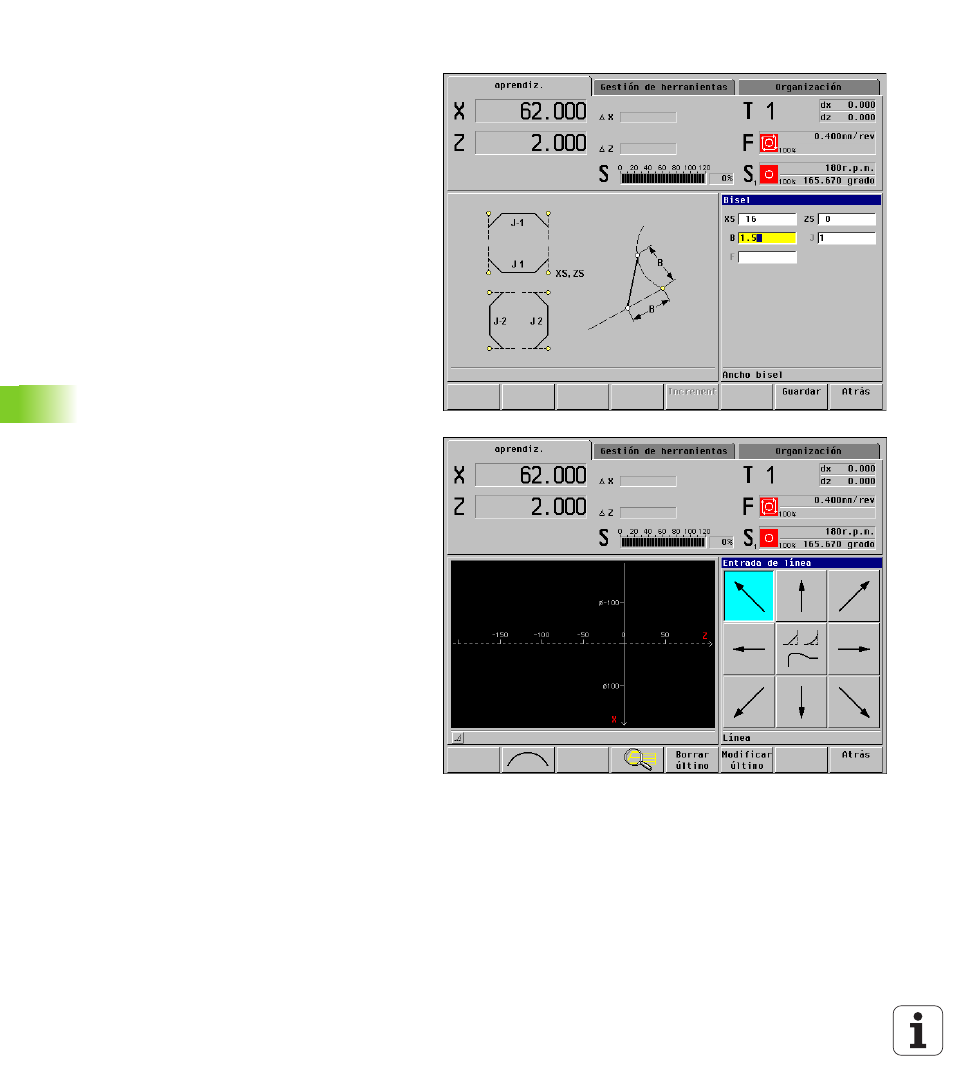

El contorno comienza con la entrada de rosca (bisel).
La definición del punto inicial del contorno se activa
con la definición del primer elemento del contorno en
"XS, ZS". El punto de arranque es también el punto de
la esquina del bisel.
Cuando el primer elemento del contorno es un bisel la
posición del mismo se calcula de la "posición J" - aquí
"J=1" (imagen de arriba a la dcha.).
El elemento de conexión aún no se conoce, el bisel
actúa como "elemento sin solución". El MANUALplus
posiciona el símbolo correspondiente bajo la ventana
de gráfico (imagen abajo a la dcha.).
