516 9 Ejemplos
9.6 Ejemplo de pr
ogr
a
mación DIN "isla r
o
scada"
9.6 Ejemplo de programación DIN
"isla roscada"

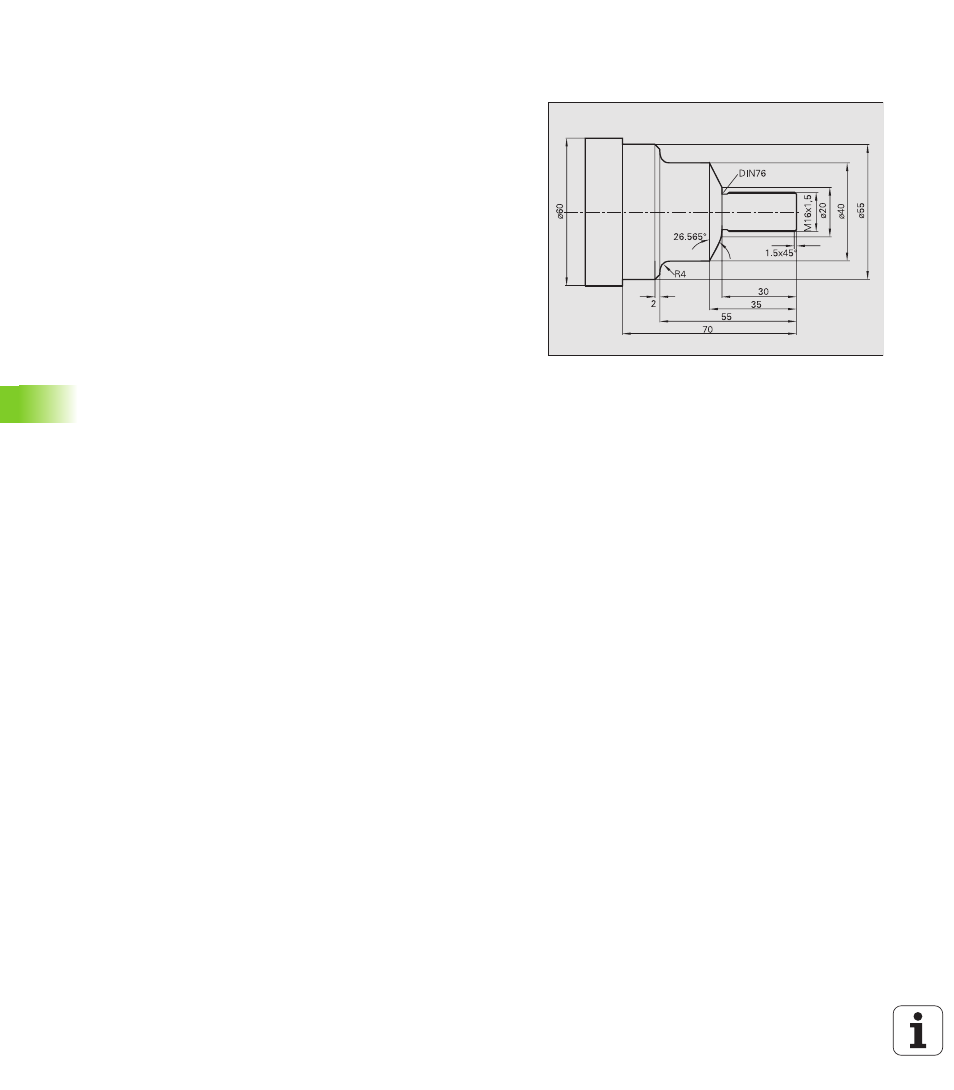

En este ejemplo se explica la realización de la isla roscada con ayuda
de la programación DIN. Partiendo del plano de acabado, se explican
los diferentes pasos del programa DIN.
Herramientas empleadas
„ Herramienta de desbaste:
„ Posición T1
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0,8 Radio de la herramienta
„ Herramienta de acabado:
„ Posición T2
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0.5 Radio de la herramienta
„ Herramienta de roscado:
„ Posición T3
„ WO = 1 Orientación de la herramienta
Ejecución del proceso
 Fijar el bloque (diámetro 60 mm, longitud 100 mm)
 Ajustar máquina
- Determinar el cero pieza
- determinar las medidas de la herramienta
- introducir el punto de cambio de la hta.
 cambiar al editor DIN
 Realizar el programa DIN "isla roscada"
 Verificar el programa DIN "isla roscada" en la simulación
