4 Programación de ciclos
4.9 Modelos de taladr
ado y fr
esado

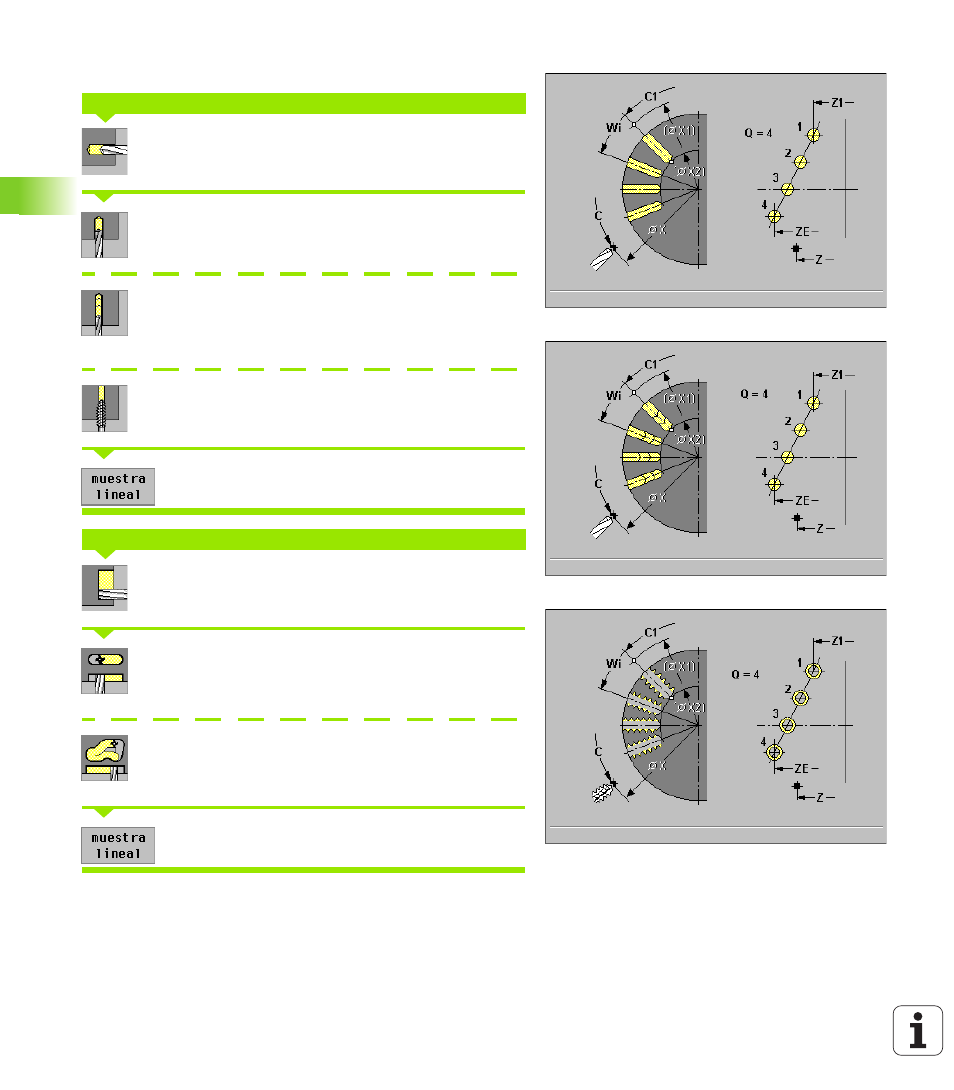

Modelo de taladro/fresado lineal radial
Seleccionar "Taladrar"
Seleccionar "Taladrado radial" (imagen arriba a la
derecha)
Seleccionar "Taladrado profundo radial" (imagen del
centro a la derecha)
Seleccionar "Roscado radial" (imagen abajo a la
derecha)
Conectar Modelo lineal
Seleccionar "Fresado"
Seleccionar "Ranura radial" (imagen superior de la
siguiente pág.)
Seleccionar "contorno radial ICP" (imagen central de la
siguiente pág.)
Conectar Modelo lineal
El "modelo lineal" se conecta en ciclos de taladrado o fresado para
elaborar modelos de taladrado/fresado con distancias equidistantes
sobre una línea en la superficie envolvente.
Modelo de taladrado lineal radial
Modelo de fresado lineal radial
