288 6 Programación DIN
6.3 Descr
ipción de la pieza en br
ut
o 6.3 Descripción de la pieza en
bruto

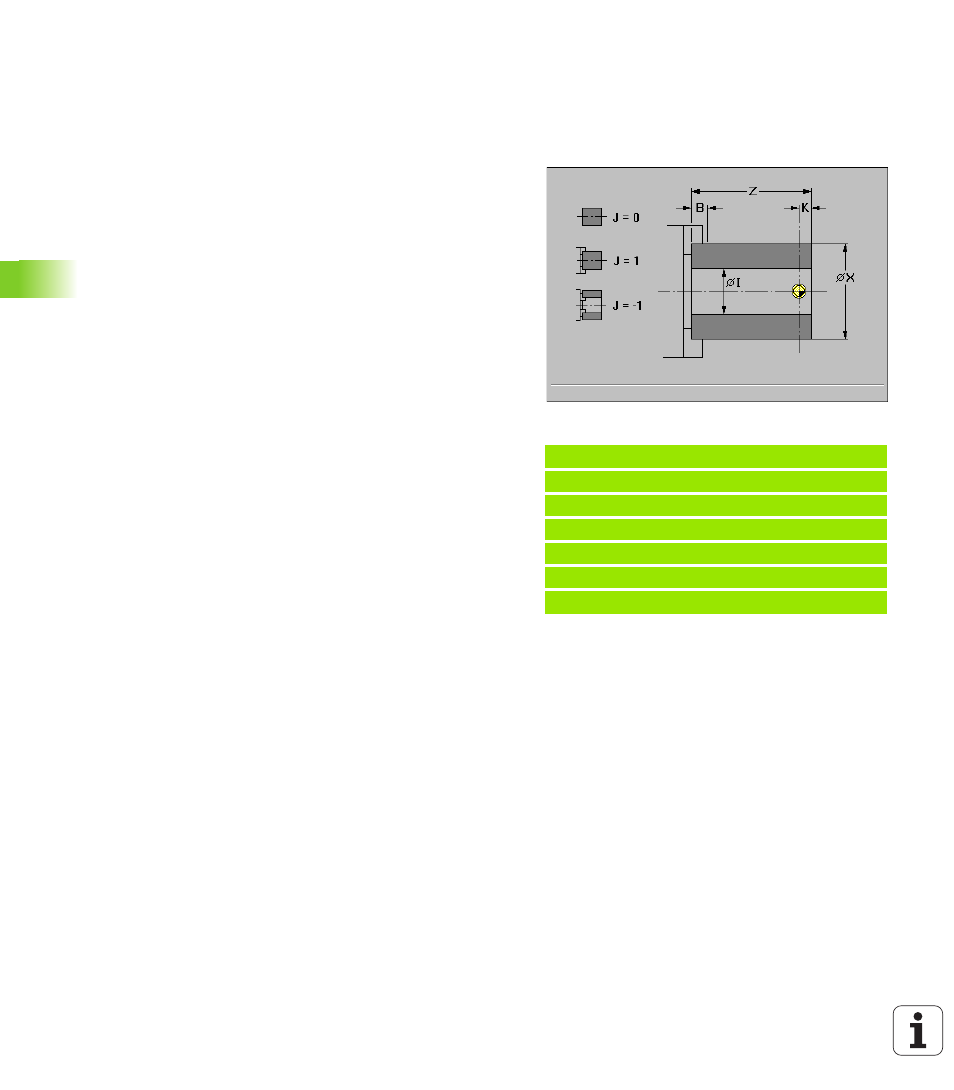

Revestimiento del cilindro/tubo G20
G20 describe la pieza en bruto y la situación de sujeción. Esta
información se evalua en la simulación.
Parámetro
 Diámetro X
 Longitud Z – incluida sobremedida transversal y margen de sujeción
 Arista derecha K (sobremedida transversal)
 Diámetro interior I en el tipo de pieza en bruto "Tubo"
 Campo de sujeción B
 Tipo de sujeción J
„ 0: sin sujeción
„ 1: sujeción externa
„ 2: sujeción interna
Ejemplo: G20
%20.nc
[G20]
N1 G20 X80 Z100 K2 B10 J1
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
N.. . . .
FINAL
