458 9 Ejemplos
9.1 T
rabajar con el MANU
ALplus
9.1 Trabajar con el MANUALplus

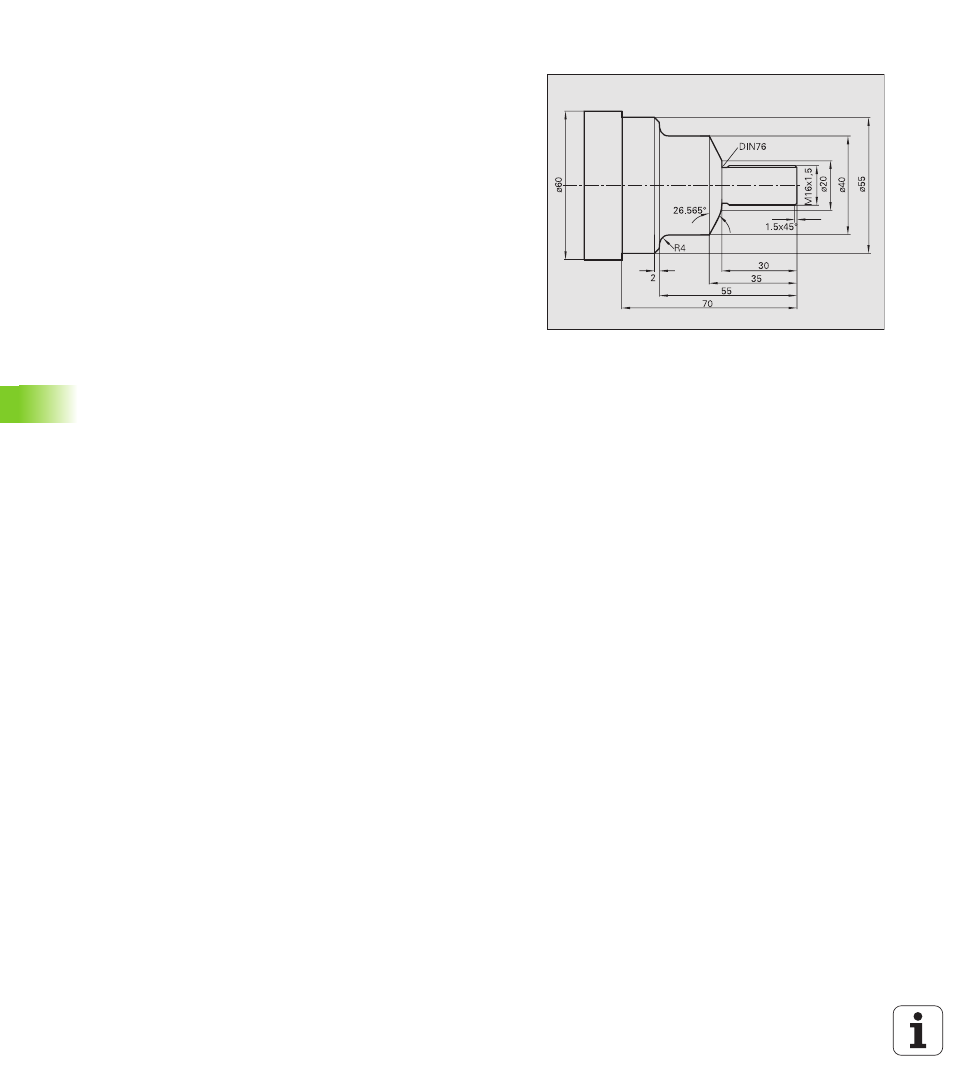

El ejemplo muestra el ajuste de la máquina y la elaboración de una
pieza con ayuda de la programación de ciclos. El mecanizado se lleva
a cabo en "Modo Aprendizaje". Al final del mecanizado está a su
disposición el programa de ciclos.
Herramientas empleadas
„ Herramienta de desbaste:
„ Posición T1
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55°Ángulo de punta
„ R = 0,8 Radio de la herramienta
„ Herramienta de acabado:
„ Posición T2
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0,8 Radio de la herramienta
„ Herramienta de roscado:
„ Posición T3
„ WO = 1 Orientación de la herramienta
Ejecución del proceso
 Fijar el bloque (diámetro 60 mm, longitud 100 mm)
 Ajustar máquina
- Determinar cero pieza
- determinar medidas de la herramienta
 Cambiar a "aprendizaje"
 Ejecutar el mecanizado de la pieza ciclo a ciclo
