HEIDENHAIN MANUALplus 4110 91
4.3 Ciclos de cor
te
individual

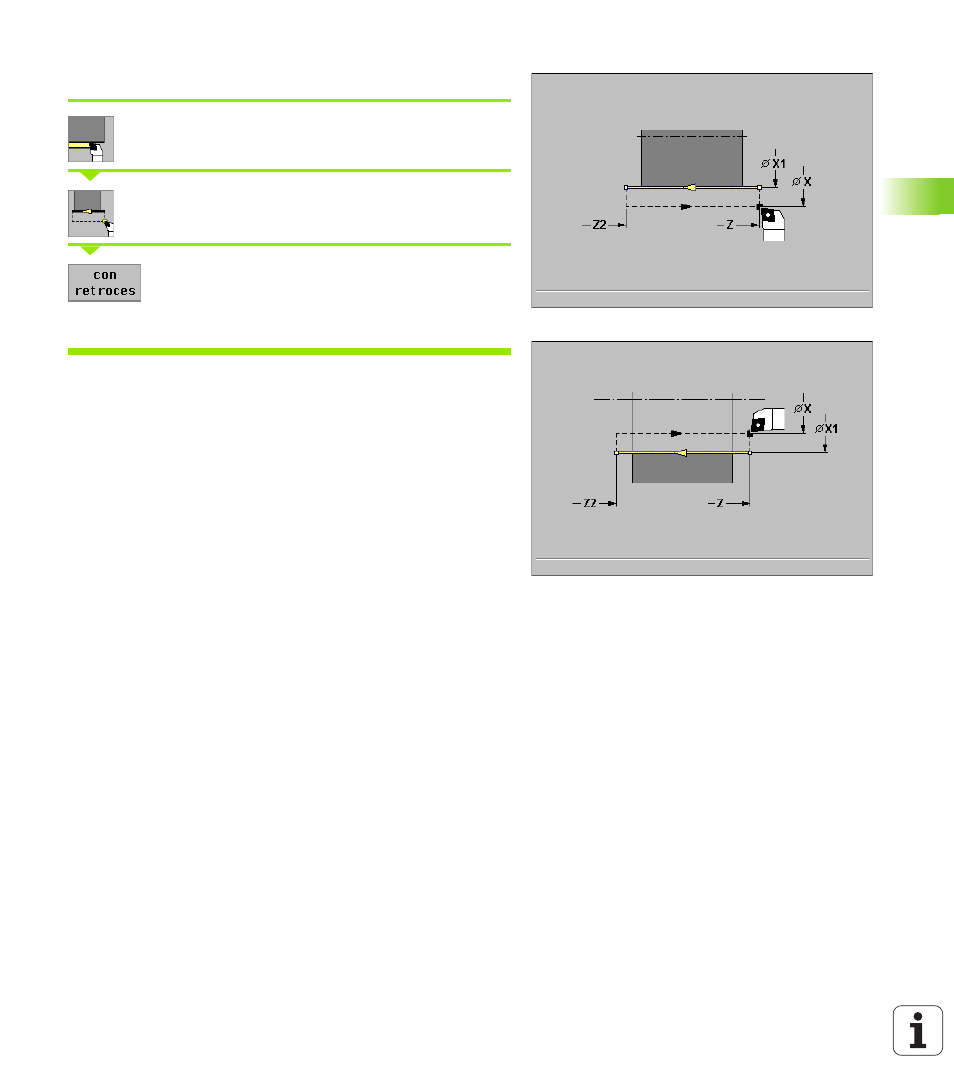

Mecanizado lineal longitudinal
Seleccionar "Cortes individuales"
Seleccionar "mecanizado lineal longitudinal"
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo
Conectado: retrocede al punto de arranque
Mecanizac. lin. longit.
La herramienta se desplaza desde el punto inicial con avance al
"contorno del punto final" y se detiene al final del ciclo.
Contorno lineal longitudinal ("con retroceso")
La herramienta se aproxima, ejecuta un corte longitudinal y al final del
ciclo retrocede al punto inicial (imagen a la derecha).
Parámetro de ciclo
 Punto inicial X, Z
 X1 Punto inicial del contorno
 Z2 Punto final del contorno
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Versión del ciclo en "con retorno"
1 se desplaza desde "X, Z" hasta el "punto inicial X1"
2 se desplaza con avance hasta el "punto final Z2"
3 se eleva y regresa paralelo al eje hasta el punto inicial
