HEIDENHAIN MANUALplus 4110 205
4.8 Ciclos de fr
esado

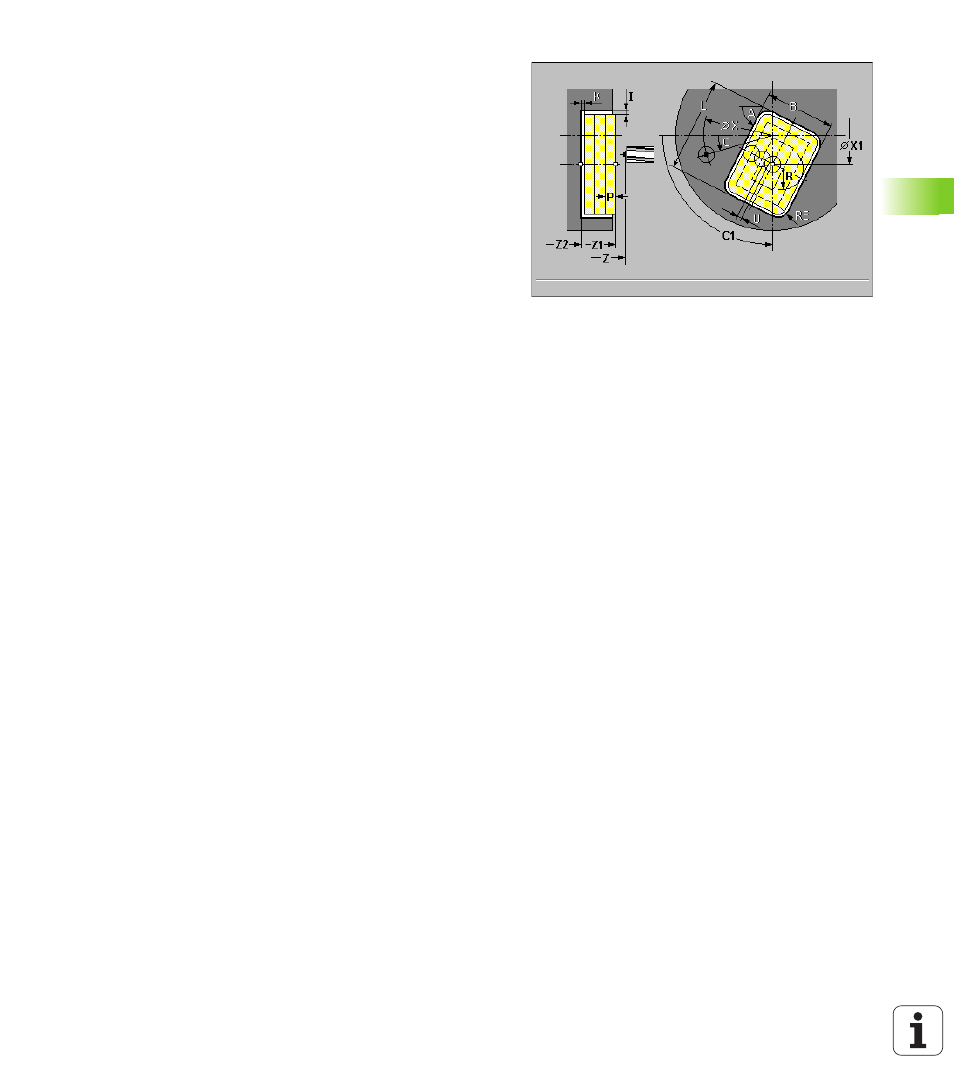

Parámetros del ciclo (primera ventana de datos)
 Punto inicial X, Z
 Angulo de cabezal C (Posición axial C) – por defecto: Angulo actual
del cabezal
 Angulo del punto central de la figura C1 – por defecto: Angulo
de cabezal C
 Diámetro del punto central de la figura X1
 Arista superior del fresado Z1 – por defecto: Punto inicial Z
 Z2 Base del fresado
 L Longitud del rectángulo
„ Rectángulo: Longitud del rectángulo
„ Cuadrado, polígono: longitud de aristas
„ Círculo: sin datos
 Anchura de rectángulo B
„ Rectángulo: Anchura del rectángulo
„ Cuadrado: L=B
„ Polígono, círculo: sin datos
 Radio de redondeo RE – por defecto: 0
„ Rectángulo, cuadrado, polígono: Radio de redondeo
„ Círculo: Radio del círculo
 A Angulo en eje X – por defecto: 0
„ Rectángulo, cuadrado, polígono: Posición de la figura
„ Círculo: sin datos
 Número de aristas Q - por defecto: 0
„ Q=0: Círculo
„ Q=4: Rectángulo, cuadrado
„ Q=3: Triángulo
„ Q>4: Polígono
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
