Introducción del arco del contorno de giro

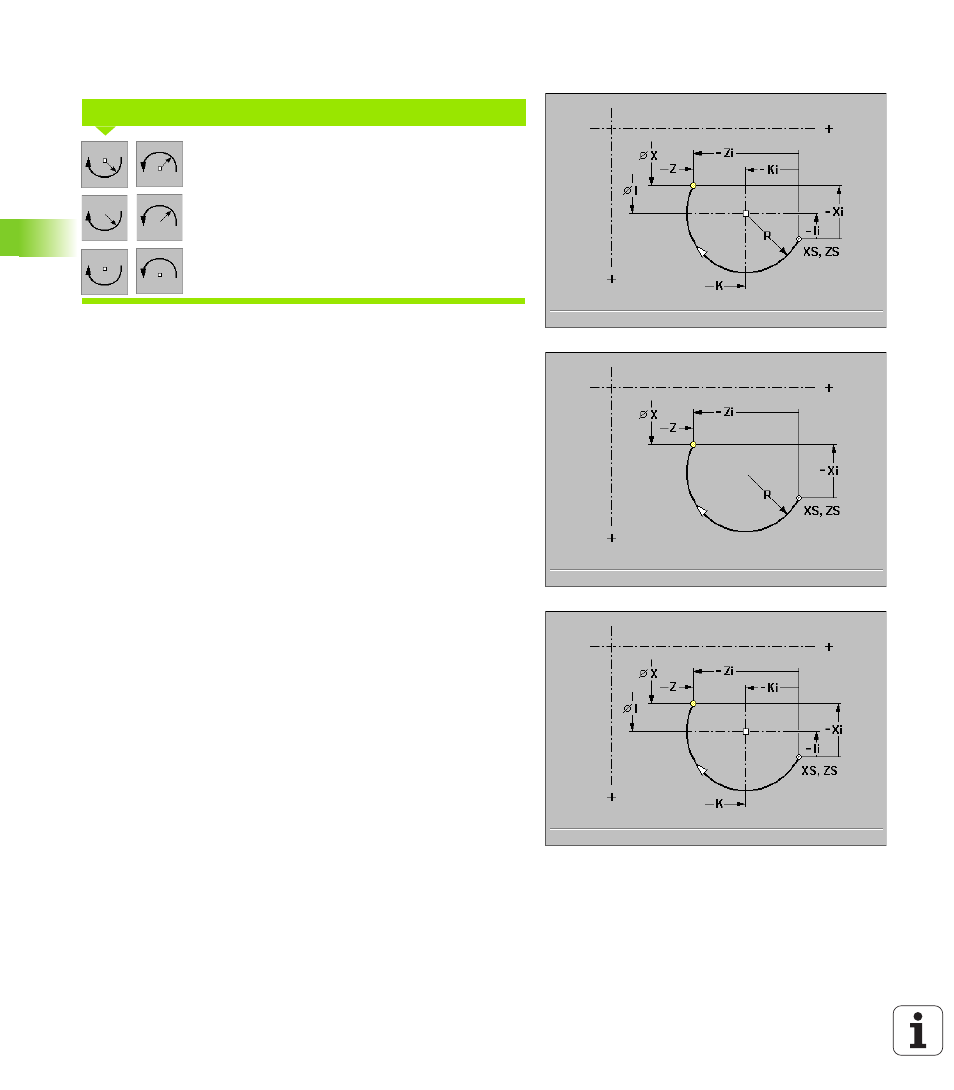

Arco con punto central y radio
Arco con radio
Arco con punto central
Medir el arco de círculo y determinar la transición al próximo elemento
del contorno.
Parámetro (en "Arco con radio" no se necesita el punto central - en
"Arco con punto central" no se necesita el radio)
Punto inicial XS, ZS en X/Z
(= Punto inicial del último elemento)
Punto final X, Z en X/Z:
Punto final del arco de círculo
Punto final Xi, Zi en X/Z
(incremental): Distancia del punto inicial
al final
Punto final I, K en X/Z:
Punto central del arco de círculo
Punto central Ii, Ki en X/Z
(incremental): Distancia del punto
inicial al central
Radio R
Avance especial F
Seleccionar el sentido de giro y tipo de medición
