HEIDENHAIN MANUALplus 4110 321
6.12 Ciclos de gir
o
sencillos

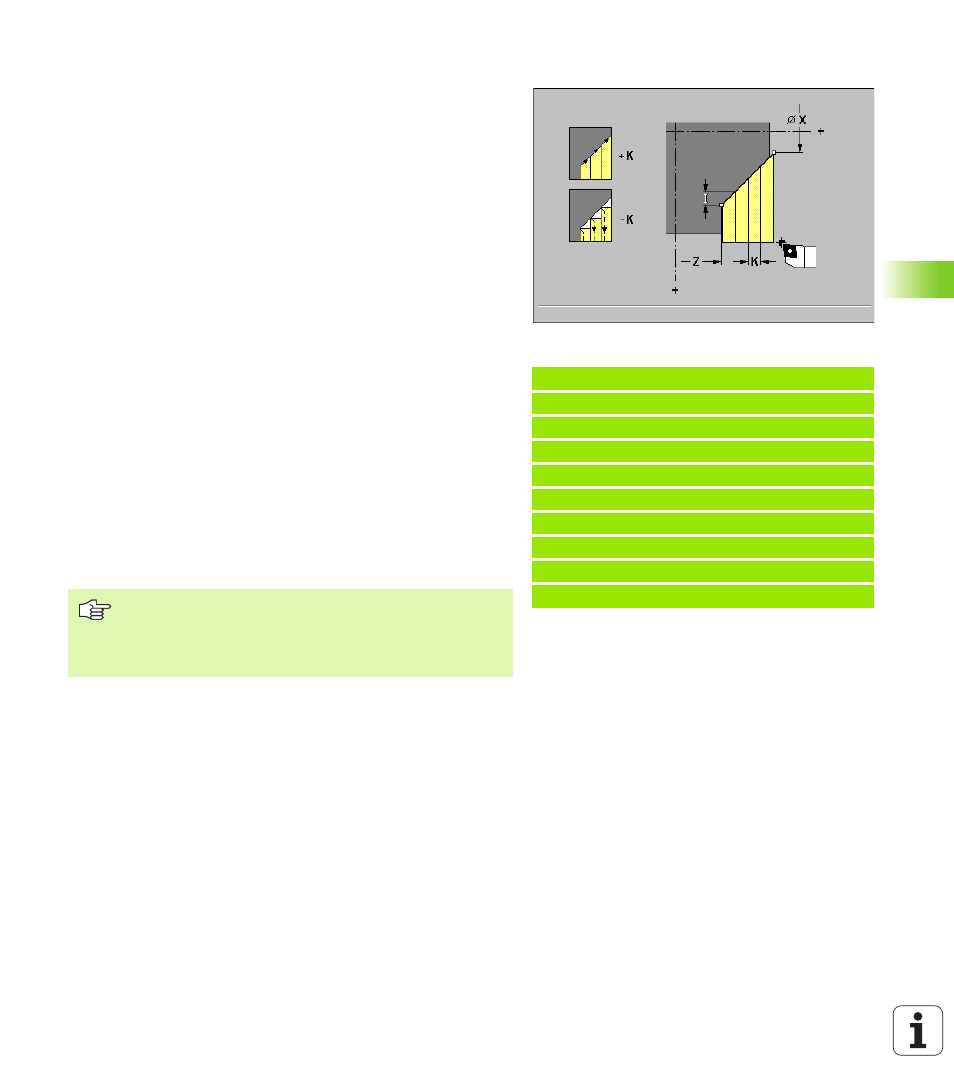

Desbaste transversal G82
G82 realiza el arranque de viruta en el campo del contorno descrito
mediante la posición actual de la herramienta y "Z/X" en dirección
transversal.
Parámetro
 Punto final X de la sección del contorno (cota del diámetro)
 Punto inicial Z de la sección del contorno
 Desvío I : Aproximación a Z (por defecto: 0)
 Aproximación máxima K en X: La subdivisión del corte se calcula de
tal forma que se evite un "corte desviado" y la aproximación
alcanzada sea <= K.
„ K>0: con repaso del contorno
„ K<0: sin repaso del contorno
 Función G Q Aprox. : Función G con la que se realiza la aproximación
„ Q=0: Aproximación con G0 (marcha rápida)
„ Q=1: Aproximación con G1 (avance)
 Desplazamiento libre V (por defecto: 0)
„ V=0: Retorno al punto inicial del ciclo en Z y último diámetro de
elevación en X
„ V=1: Retorno al punto inicial del ciclo
Notas sobre la ejecución del ciclo:
„ El ángulo de una inclinación se define con "I y K".
„ El MANUALplus calcula la dirección del mecanizado y de
aproximación en base a la posición actual de la herramienta respecto
al punto inicial/final del contorno.
Ejemplo: G82
%82.nc
[G82]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G82 X20 Z-15 I4 K4 V0
N4 G0 X120 Z-15
N5 G82 X50 Z-26 I2 K-4 V1
N6 G0 X120 Z-26
N7 G82 X80 Z-45 K4 Q1
FINAL
„ Corrección del radio de la cuchilla: no se realiza.
„ Sobremedidas: Las sobremedidas G57 se calculan.
Permanecen activas tras la ejecución del ciclo.
„ Distancia de seguridad tras un corte: 1 mm.
