MANUALplus 4110 de HEIDENHAIN 495
9.4 Ejemplo ICP "ciclo de pr
ofundización"
9.4 Ejemplo ICP "ciclo de
profundización"

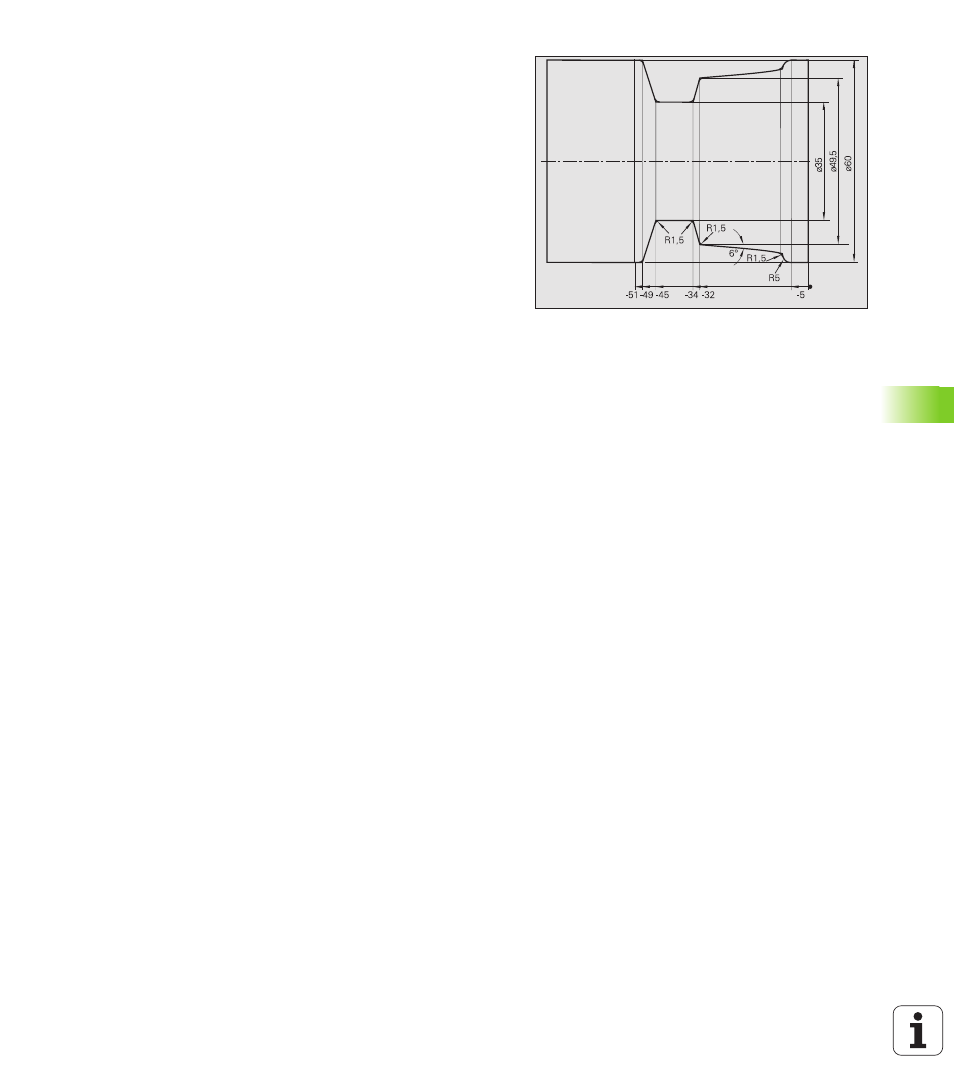

El ejemplo muestra la aplicación de un ciclo de profundización ICP. En
base al plano de acabado se representan los distintos pasos para
realizar el contorno ICP y unir dicho contorno a los ciclos ICP.
Al final del mecanizado están disponibles la descripción del contorno
ICP y el programa de ciclos completo.
El mecanizado se realiza con "Profundización ICP radial".
Herramienta empleada
„ Hta. punzante:
„ Posición T4
„ WO = 1 Orientación de la herramienta
„ R = 0.2 Radio de la herramienta
„ K = 5 Anchura de corte
Ejecución del proceso
 Fijar el bloque (diámetro 60 mm, longitud 65 mm)
 Ajustar máquina
- Determinar cero pieza
- determinar medidas de la herramienta
 Cambiar a "aprendizaje"
 Introducir los ciclos de posicionamiento para el cambio de la
herramienta
 Llamada al ciclo de profundización ICP
 Realización del contorno ICP
 Ensamblar el contorno ICP en el ciclo de acabado de profundización
