116 4 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta

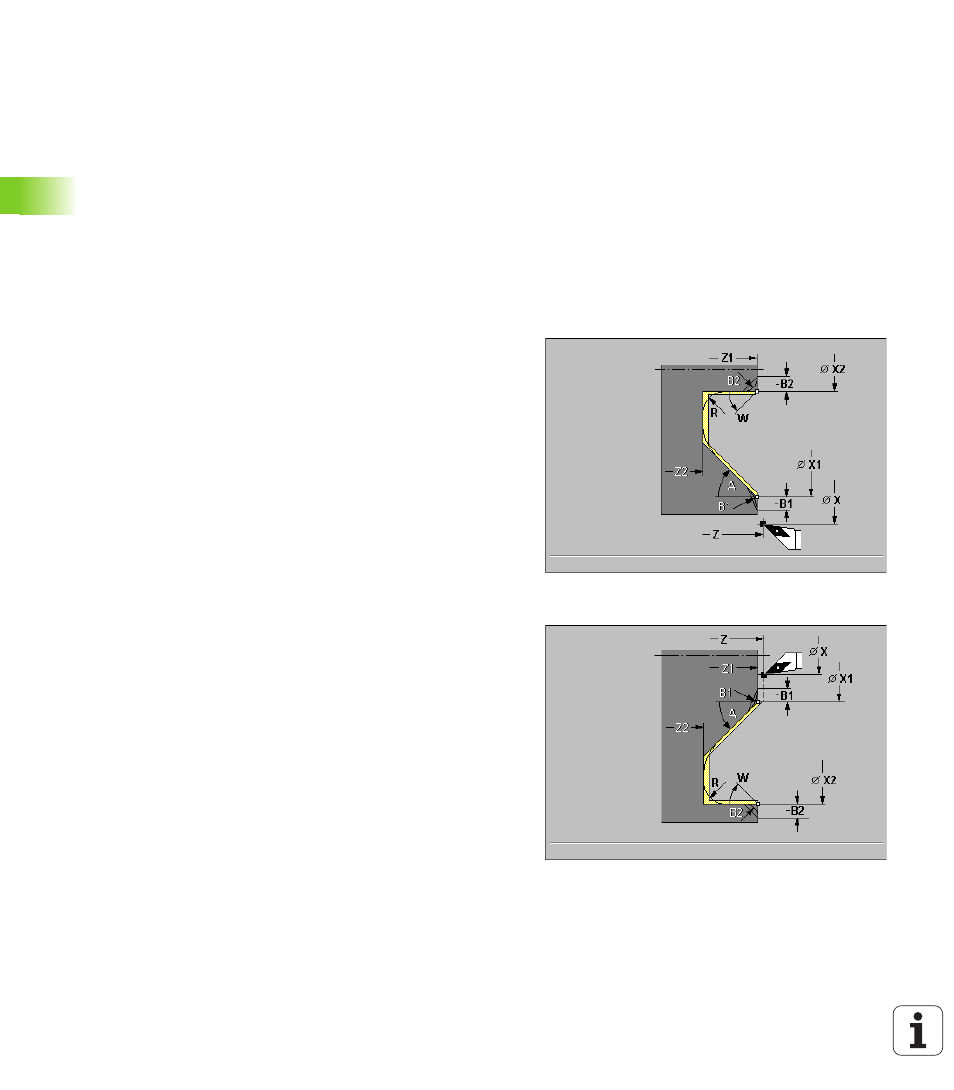

Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno
 X2, Z2 Punto final del contorno
 A Angulo de profundización (por defecto: 0º): campo: 0° <= A < 90°
 W Angulo final: campo: 0° <= W < 90°
 R Redondeo
 Bisel/Redondeo B1, B2 (B1 Inicio del contorno; B2 final del
contorno)
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Con los siguientes parámetros seleccionables se definen:
„ W: Bisel al final del contorno
„ R: Redondeo (en ambas esquinas del fondo del contorno)
„ B1: Bisel/redondeo al inicio del contorno
„ B2: Bisel/redondeo al final del contorno
Ejecución del ciclo
1 se desplaza paralelo al eje desde "X, Z" hasta el "punto inicial X1,
Z1".
2 realiza el acabado de la sección definida del contorno – teniendo en
cuenta los elementos seleccionables del contorno
