6.15 Ciclos de r
o
scado

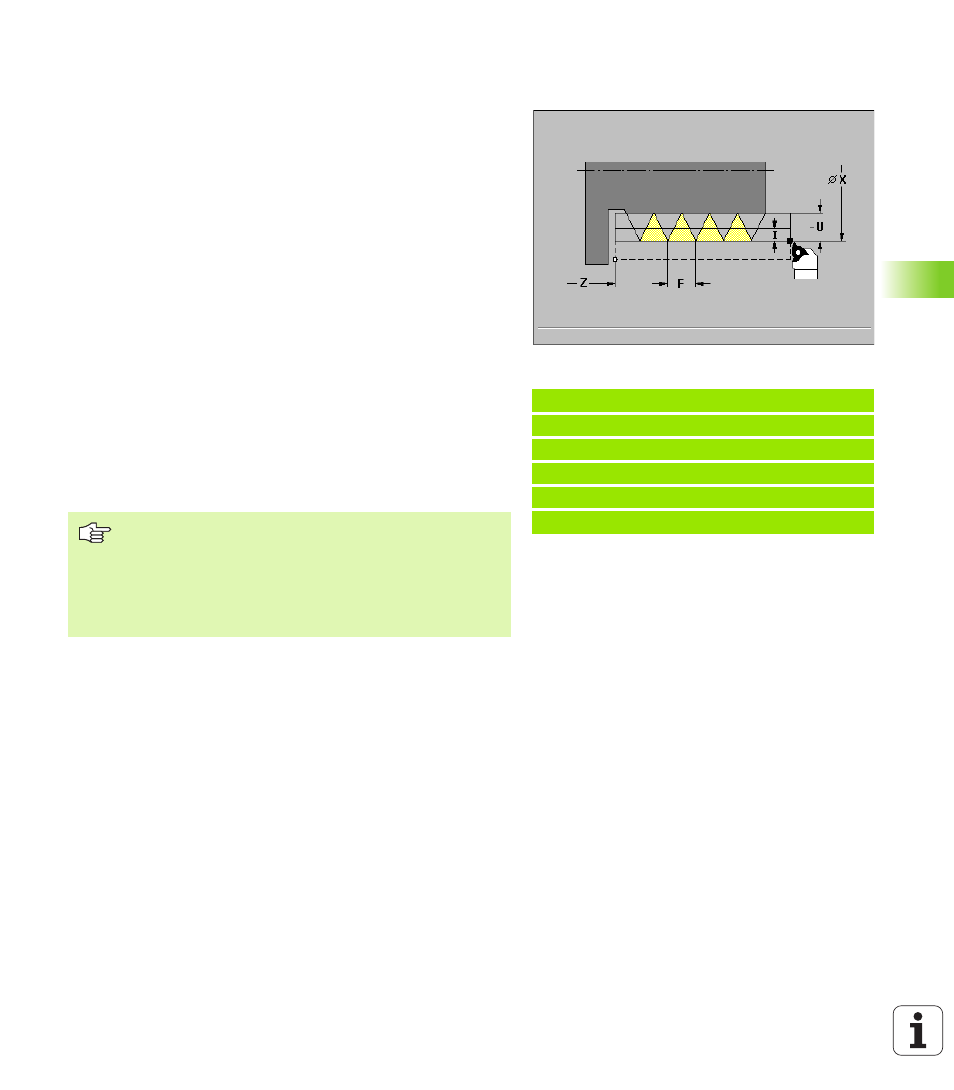

Rosca longitudinal simple para trayectoria
individual G350
G350 elabora una rosca longitudinal (roscado interior o exterior). La
rosca comienza en la posición actual de la herramienta y finaliza en el
"punto final X, Z".
Parámetro
 Punto final Z Roscado
 Paso de rosca F
 Profundidad de rosca U
„ U>0: Rosca interior
„ U<=0: Rosca exterior (lado longitudinal y frontal)
„ U= +999 ó –999: la profundidad de la rosca se calcula
 Aproximación máxima I - sin datos: I se calcula según el paso y la
profundidad de rosca
Roscados interiores o exteriores: véase signo de "U“
Sobreposicionamiento del volante (si su máquina está equipada
para ello): Las sobreposiciones están limitadas:
„ Dirección X: según la profundidad actual de corte - no sobrepasar el
punto inicial/final de la rosca
„ Dirección Z: máximo 1 paso de roscado - no sobrepasar el punto
inicial/final de la rosca
Ejemplo: G350
%350.nc
[G350]
N1 T45 G97 S1500 G95 F1.5 M3
N2 G0 X16 Z4
N3 G350 Z-29 F1.5 U-999
FINAL „ La "parada de ciclo" actúa al final de un corte de rosca.
„ El override del avance y del cabezal están inactivos
durante la ejecución del ciclo.
„ El sobreposicionamiento del volante se activa mediante
un interruptor en el panel de mandos de la máquina.
„ El control previo está desconectado
