MANUALplus 4110 de HEIDENHAIN 483
9.3 Ejemplo ICP de una "matr
iz"
9.3 Ejemplo ICP de una "matriz"
En este ejemplo se explica la realización de una matriz con ayuda de la

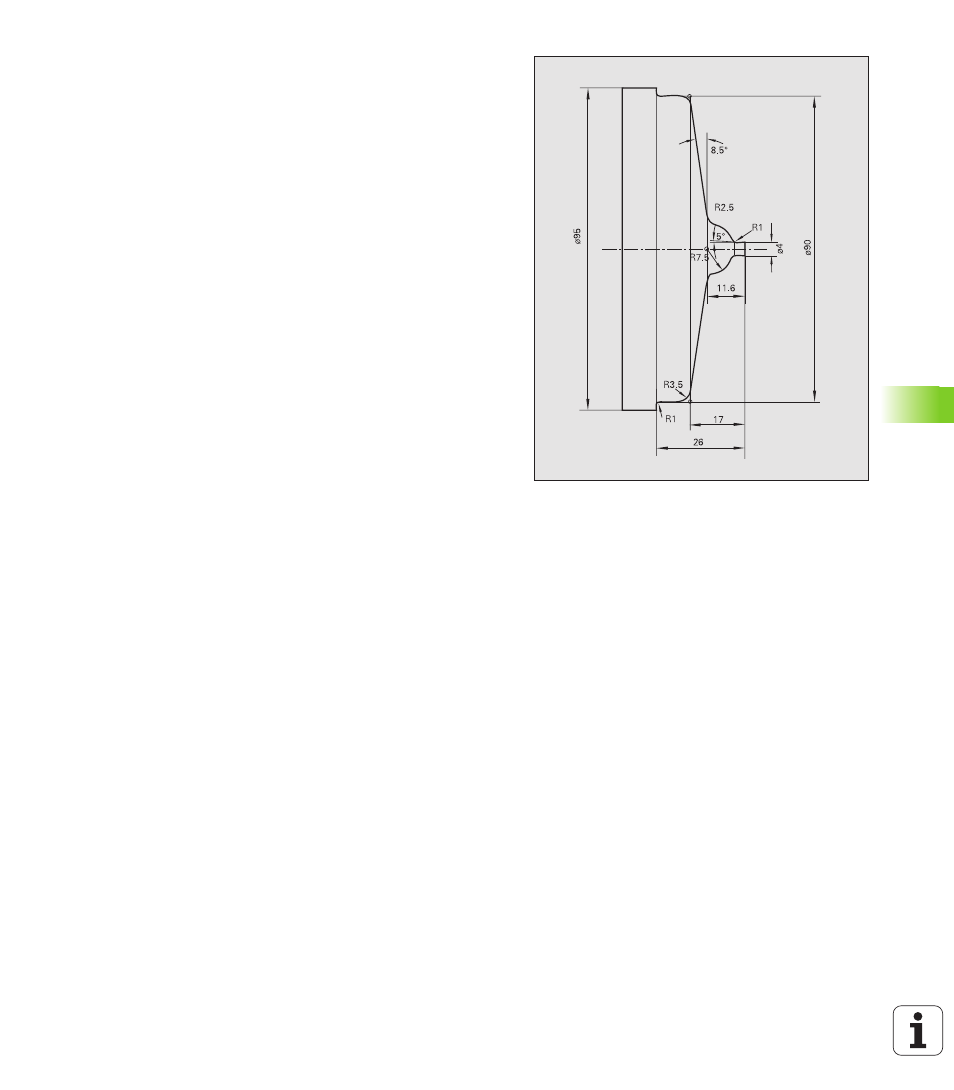

programación ICP. En base al plano de acabado se representan los
distintos pasos para realizar el contorno ICP y unir dicho contorno a los
ciclos ICP.
Al final del mecanizado están disponibles la descripción del contorno
ICP y el programa de ciclos completo.
El mecanizado se realiza con los ciclos ICP transversales.
Herramientas empleadas
„ Herramienta de desbaste:
„ Posición T1
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0,8 Radio de la herramienta
„ Herramienta de acabado:
„ Posición T2
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0.5 Radio de la herramienta
Ejecución del proceso
 Fijar el bloque (diámetro 95 mm, longitud 100 mm)
 Ajustar máquina
- Determinar cero pieza
- determinar medidas de la herramienta
 Cambiar a "aprendizaje"
 Introducir los ciclos de posicionamiento para el cambio de la
herramienta
 Realización del contorno ICP
 Ensamblar el contorno ICP en el ciclo de desbaste y en el de
acabado
